反拱型爆破片

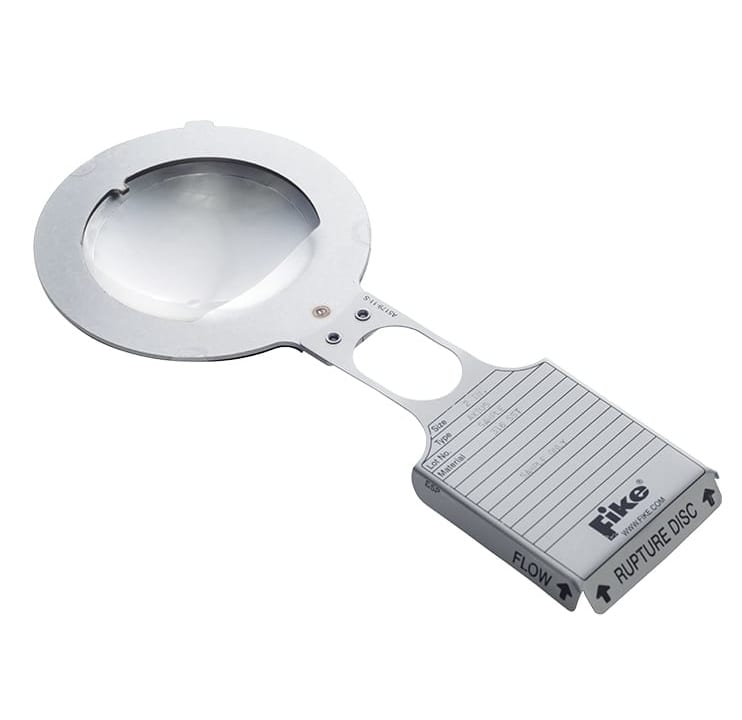

RD520 AXIUS® 高性能爆破片

平稳、反拱型、最低爆破压力

• 操作比

   爆破压力超过 40 psig (2.76 barg) 时，95% 的标定爆破压力– ASME

   爆破压力小于或等于 40 psig (2.76 barg) 时最小爆破允差的 95% – ASME 和 EN ISO 4126-2

   爆破压力超过 40 psig (2.76 barg)时，100% 的最小爆破压力– EN ISO 4126-2

• 能够进行高达100,000 次循环，压力范围介于全真空至95%的标定爆破压力 (ASME) 或100%的最小爆破压力范围 (EN ISO 4126-2) （压力低于 40 psig时，高达95%的最小爆破压力）

• 适用于气体和液体应用。

• 可在工艺侧选购FEP 或 PFA 含氟聚合物衬里。

• ASME 认证。

• 对昂贵的泄压阀和安全泄压阀进行有效的阀内保护。

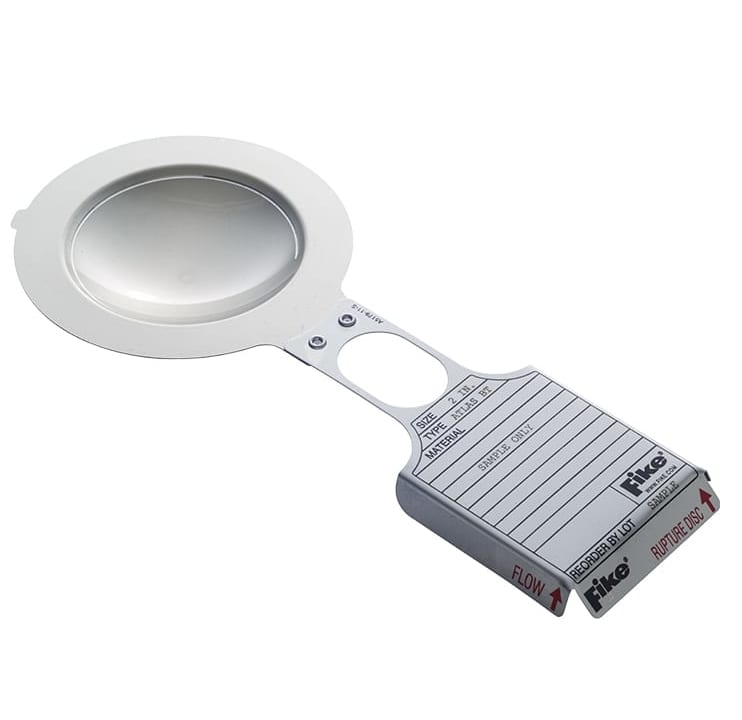

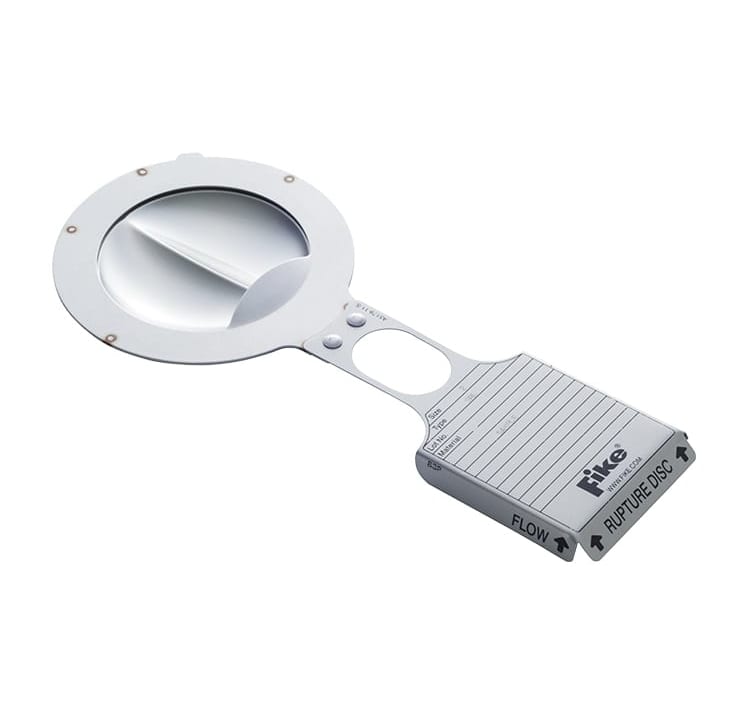

RD500 ATLAS® 高性能爆破片

更高的压力，高性能

ATLAS 提供更高的压力能力，同时仍然具有高性能优势，包括 95% 的操作比、液体或气体服务、抗背压和无与伦比的循环能力。高达 1500 PSIG (103.42 BARG) 的更高爆破压力使 ATLAS 成为 G2 Technology 系列产品的耐力主力军。

• 操作比

   爆破压力超过 40 psig (2.76 barg) 时，95% 的标定爆破压力– ASME

   爆破压力小于或等于 40 psig (2.76 barg) 时最小爆破允差的 95% – ASME 和 EN ISO 4126-2

   爆破压力超过 40 psig (2.76 barg)时，100% 的最小爆破压力– EN ISO 4126-2

• 能够进行高达100,000 次循环，压力范围介于全真空至95%的标定爆破压力 (ASME) 或100%的最小爆破压力范围 (EN ISO 4126-2) （压力低于 40 psig时，高达95%的最小爆破压力）

• 有多种材料和法兰等级可供选择

• 适用于气体和液体应用

• 适用于酸性气体应用

• 可在工艺侧选购 FEP 或 PFA 含氟聚合物衬里

• 对昂贵的泄压阀和安全泄压阀进行有效的阀内保护。

如果您的生产设施中发生与压力相关的事件，那么停机一小时的成本是多少？还是一天？一周？Fike G2 产品系列,采用预膨胀方法和铣削或激光烧蚀开口特征，使爆破片能达到更严格的爆破允差、更高的循环寿命和更高的操作比。使用 Fike 的G2系列爆破片 Axius 和 Atlas 获得终极保护，避免因压力而停机、设备损坏以及最重要的伤害，它们具有：

•卓越的可靠性： 具有95% 的最高操作比，允许生产设施满负荷运行，无需担心爆破片疲劳。

•高生命周期： 能够从全真空循环到 95% 的爆破压力超过 100,000 次。

•真正的消融： 开口特征为激光烧蚀或铣削，没有刻痕，提供了加工硬化刻痕方法中没有的超可靠弱点线

•48 小时加急服务：可在下单后 48 小时内制造和发货（仅限 1-4 英寸和 316 不锈钢）。

•延长保修期： 三年保修保证每个 Axius 爆破片的性能和可靠性。

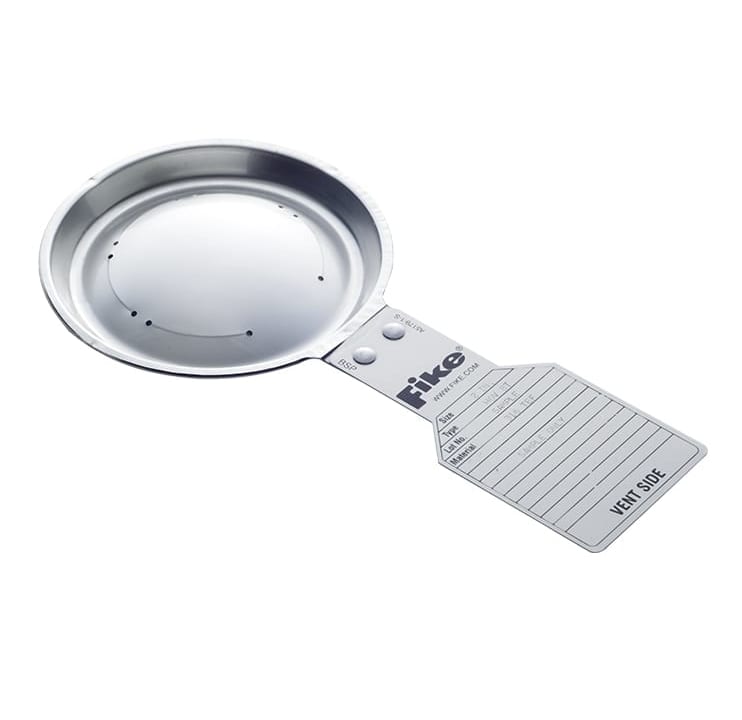

SRX 爆破片

刻痕、反拱型、低爆破压力

反拱型的 SRX 爆破片采用十字刻痕设计，仅适用于气体服务。它在高脉动和循环负载下具有卓越的使用寿命，并在不太理想的安装条件下运行可靠。

• 刻痕构造控制爆破片打开并使爆破片爆破时不会产生碎片。

• 有效隔离安全泄压阀

• 将承受高达标定爆破压力的 90% 或最小爆破压力的 95% 的工艺操作压力

• 承受与标定爆破压力相当的全真空或背压。

• 特殊的阀座构造使该爆破片即使在不太理想的安装条件下也能可靠运行。

• 所有制造范围均低于规定的爆破压力

• 结构材料包括：316/316L SST、Inconel®、Monel®、镍和 Hastelloy®。

 含氟聚合物和聚氨酯等保护涂层可用于增强耐腐蚀性。

• 对昂贵的泄压阀和安全泄压阀进行有效的阀内保护。

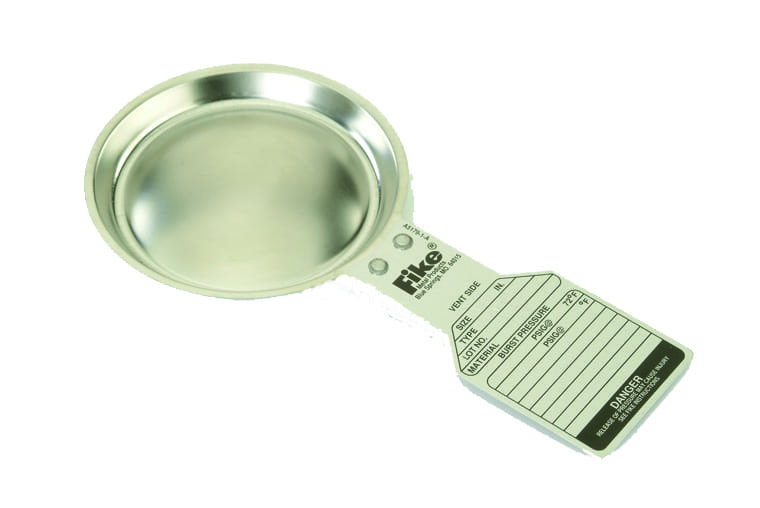

SRL 反拱型爆破片

刻痕、反拱型、低爆破压力

这种方便的一体式单膜爆破片采用反向凸起和周边刻痕，便于在没有刀片的情况下打开。

• 适用于气体和液体应用

• 有效隔离安全泄压阀

• 可承受全真空，无需真空支架

• 将承受高达爆破片标定爆破压力的 90% 或最小爆破压力的 95% 的循环和脉动压力

• 如果在正常安装过程中损坏，SRL 爆破片将在低于标定爆破压力的 1.5 倍的压力下打开

• 即使在不太理想的螺栓负载条件下，特殊的阀座配置也使 SRL 爆破片能够可靠地运行

• 对昂贵的泄压阀和安全泄压阀进行有效的阀内保护

卫生型爆破片

AXIUS® SC 爆破片

平稳、反拱型、最低爆破压力

Axius® SC 爆破片专为满足生物技术和制药行业严格的卫生和无菌要求而设计。 Axius SC CIP/SIP 设计没有任何可能留存工艺污染物的压痕、裂缝或其他设计特征，也使该爆破片非常适合用于食品和饮料应用。

• 95% 的操作比

• 循环和脉动负载满足或超过行业要求。

• 适用于气体和液体应用

• 承受所有目录压力下的全真空

• 标准包装包括无尘安全包装

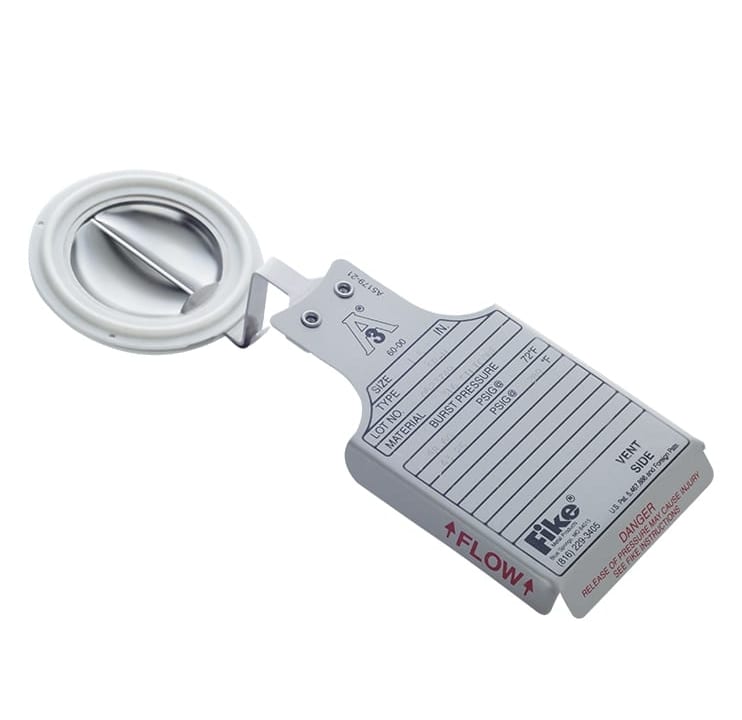

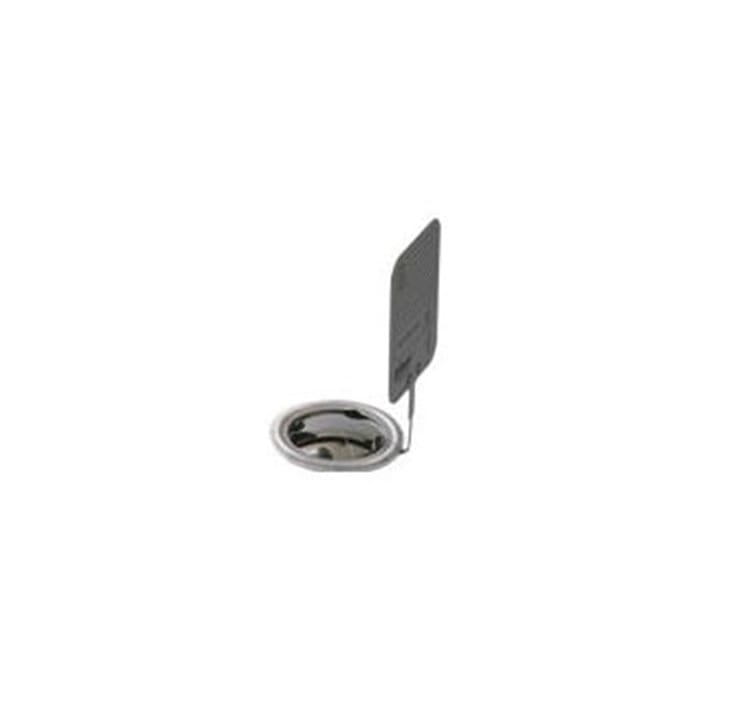

SR-H 卫生型爆破片

卫生型、反拱型、低爆破压力

多功能 SR-H 易于清洁（无需移除防爆片）、无碎片、无需特殊的爆破片夹持器，可用于气体或液体应用。

• 提供经 FDA 批准的不可更换垫圈材料

• 无需特殊配件或夹具即可轻松、经济地安装。

• 无碎片

• 用于目视确认正确安装的垂直标签

• 工艺侧可选含氟聚合物衬里、电抛光和爆破指示器组件

• 符合 3-A 标准

• 标准 12-25 Ra 光洁度；可进行电抛光，8-16 Ra 光洁度

• 对昂贵的泄压阀和安全泄压阀进行有效的阀内保护

SHX 卫生型爆破片

卫生型，正拱型，刻槽

SHX 爆破片是一种正拱型、交叉刻痕的爆破片，非常适合在液体或气体系统中运行，并专为更高压力的应用而设计。

• FDA 批准的垫圈可拆卸和更换，便于清洁/维护

• 非常适合高循环和脉动负载

• 全真空能力

• 在液体和气体中均无碎片

• 提供电抛光选项

• CE 和 3-A 认证

什么是“卫生”爆破片？

卫生爆破片必须保持与生物技术、食品和饮料以及制药行业的不锈钢生产设施相同的卫生质量。不卫生的爆破片和夹持器可能会收集不需要的介质或细菌，从而导致批次损坏、生产停工，并对客户信心造成无法弥补的损害。

卫生爆破片的一些独特功能包括：

• CIP（就地清洗）/SIP（就地蒸汽）兼容——意味着爆破片在清洗过程中保持不变，并且设计用于承受 CIP/SIP 设备产生的高爆破压力和温度。

• 卫生垫圈（非爆破片夹持器）将爆破片密封在套圈或 NA 连接配件内。

• 电抛光选项– 一种使用弱酸和低电压来打造超光滑表面的方法，可大大减少介质或细菌聚集的区域。

• 钝化选项——一种在爆破片生产过程中去除任何微量碳痕迹（可能导致生锈或腐蚀）的方法。

• 质量控制卫生包装确保污染物不会转移到爆破片上。

• 使用的材料通常是不锈钢或哈氏合金，以匹配设施其余部分的材料。

Fike 的每个卫生级爆破片不仅符合这些卫生要求，而且还具有 Fike 爆破片出名的最佳操作比、最高循环寿命和最可靠的性能。

LO-V® 爆破片

双向、超低爆破压力

独特的 Lo-V 爆破片旨在释放正向或反向作用方向上的不良压力条件。根据支架的方向，Lo-V 爆破片可以执行两种不同爆破片的任务，旨在保护工艺和储罐免受内爆或超压情况的影响。

• 独特的叶片设计提供卓越的开启和流量泄放——正在申请专利。

• 1″ 水柱最小爆破压力

• 卫生型和螺栓型配置

• 与许多具有竞争力的夹持器设计兼容

• 无碎片

• 由独立审计师批准的 3-A

• 可选单向爆破

特殊应用爆破片

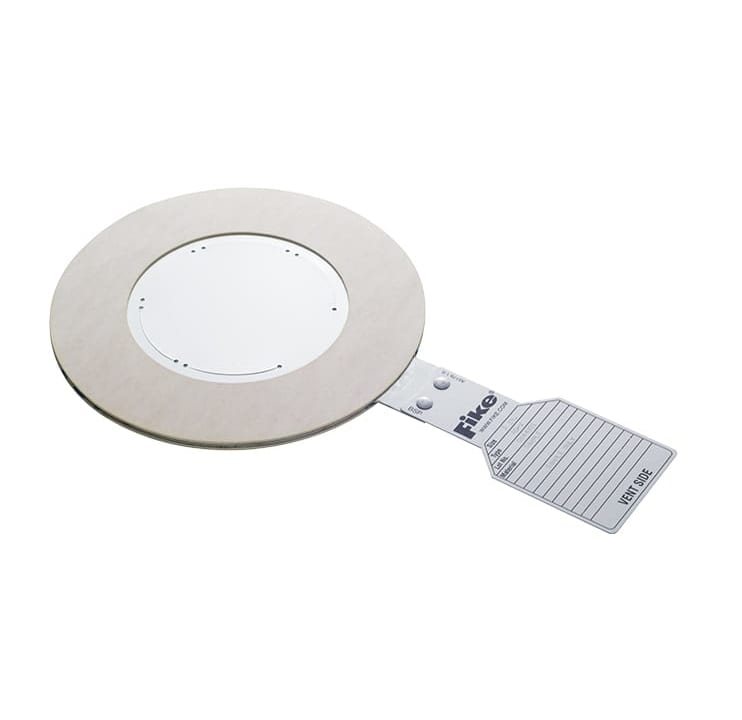

GD 系列或石墨防爆片

石墨

Fike石墨爆破片由酚醛树脂浸渍石墨制成，具有出色的耐腐蚀性。

• 无夹持器（安装在配对法兰之间），易于安装

• 可根据客户的具体规格轻松定制

• 对于真空应用 (GDV) 中的 GD 爆破片，如果爆破压力低于 20 psig (1.38 barg)，则需要真空支架。

• GDI 系列（倒置）爆破片通常能提供更高的爆破等级，并按照 150 磅、300 磅和等效法兰磅级生产。

• GDL 系列爆破片扩展了对强氧化剂、卤素和几乎所有其他腐蚀性物质（游离氟除外）的耐腐蚀性，

 并且适用于高达 430°F (220°C) 的指定温度，无需绝缘。

• GDHT、GDIHT、GDLHT 系列绝缘爆破片可承受高达 700°F (300°C) 的指定温度。

 它们利用纤维状二氧化硅和氧化铝，这不适合液体应用，并且可能受到氢氟酸、磷酸和浓碱的侵蚀。

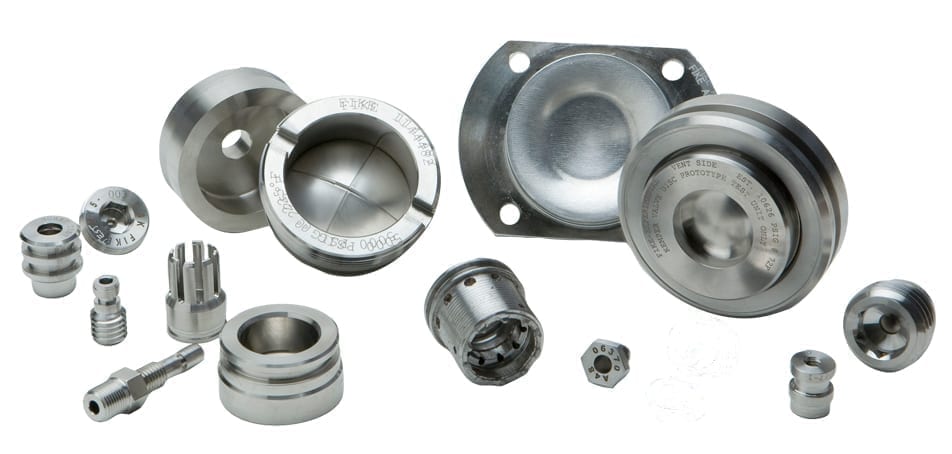

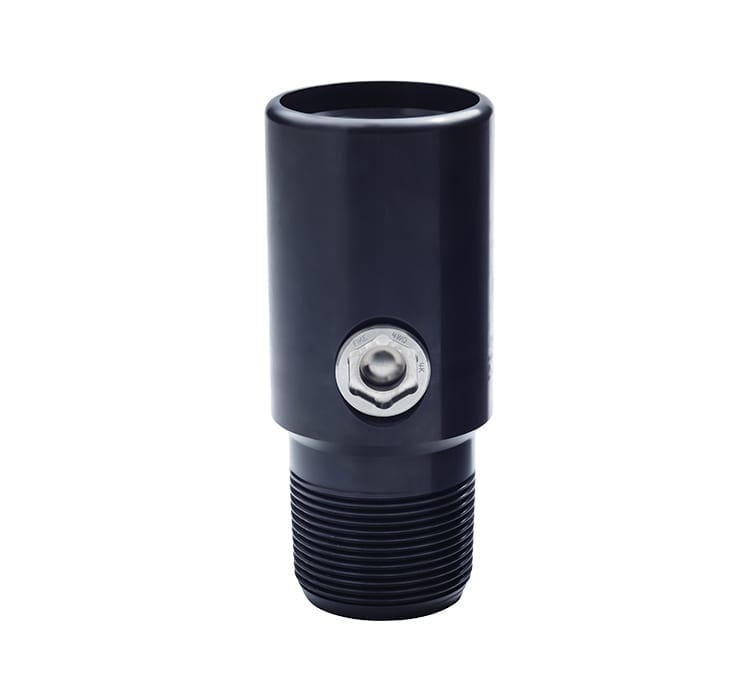

挤出机爆破片

挤出机，正拱型

Fike 挤出机爆破片装置或 ERD，也称为 Blow Out Plug，是一种泄压装置，主要用于塑料挤出过程的超压保护。 挤出机爆破片的应用是独一无二的，每个应用都需要特定的尺寸、螺纹和主体配置组合。 Fike 拥有各种标准的挤出机爆破片装置，并且能够根据客户的规格进行设计和制造。

• 焊接设计可以获得更高的压力和温度额定值。

• 主体的标准结构材料为不锈钢，爆破片为 Inconel® 600。其他材料可根据要求提供。

定制压力保护产品

广泛的爆破片定制专业知识

Fike 拥有一系列的标准爆破片。但是，当您的情况有不同的要求时，我们经验丰富的工程师和技术人员已准​​备就绪。我们对细节的关注和探索每个应用的独特要求的意愿，已经服务了许多满意的客户……以及开发了一长串创新专利产品。

设计的灵活性、广泛的材料和广泛的爆破片定制专业知识使 Fike 能够独特地为您的密封、排放、小空间、泄压阀保护或其他特殊要求制造精确的产品。 Fike 首先收集尽可能多的关于爆破片应用需求的信息。我们的工程师考虑了所有性能因素，包括泄压应用类型、操作条件、入口/出口配置、爆破片规格和特殊工艺。从爆破片爆破压力到响应时间和泄漏要求的关键因素都经过检查，以满足您的特定需求。

由于某些应用的关键性质，可以使用特殊的测试程序和设备来准确模拟爆破片应用条件。 Fike 拥有全面的破坏性和非破坏性测试计划，并利用自己的 ASME 认证流量特性实验室来测试和认证您的定制产品。

夹持器

GI插入式预装配型夹持器

Fike 的 “GI” 插入式爆破片夹持器包含了一个下夹持器（内部）和上夹持器法兰（外部）。“GI” 夹持器适合安装在 ANSI, JIS, DIN, 和 ISO 内的最标准的螺栓法兰构造中。

除此以外， 300 系列不锈钢边角夹也会被提供以进行预装，这样爆破片就可以在工作台组装，或者其他方便的地点。一旦爆破片入座，整个装置就可以被安装到管线上，减少损坏爆破片的可能性。

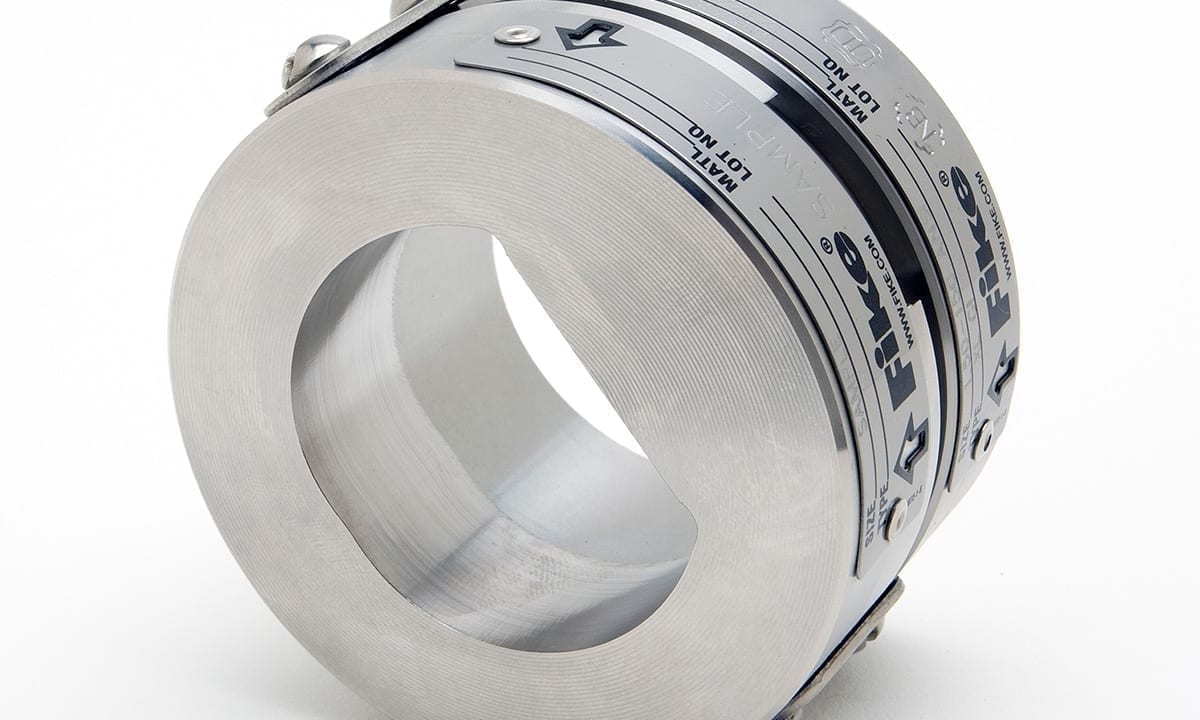

预扭矩型夹持器

Fike 提供两种类型的可预拧紧的夹持器，“TQ+”和“TQ”。 TQ+ 和 TQ 夹持器设计的目的是允许安装爆破片，然后“扭转”到推荐的静态负载水平，确保在爆破片装置内正确夹紧爆破片。这可以在工作台上进行，而不是在条件可能不太理想的现场进行，从而大大降低了组装错误的可能性。

一旦组合在一起，爆破片装置就可以被运送到现场位置并安装在配对法兰之间，其中施加的额外扭矩负载对于爆破片装置的正常功能是必不可少的。 TQ+ 和 TQ 装置也可以在日常维护计划和工厂周转期间拆卸、检查和更换，只要不移除爆破片，就不会影响爆破片性能。

石油和天然气爆破片夹持器

为了安全性能和易于在油田应用中安装/拆卸，请根据您的泄压需要选择 Fike 的 Hammer Union 和 Union Type 爆破片夹持器。

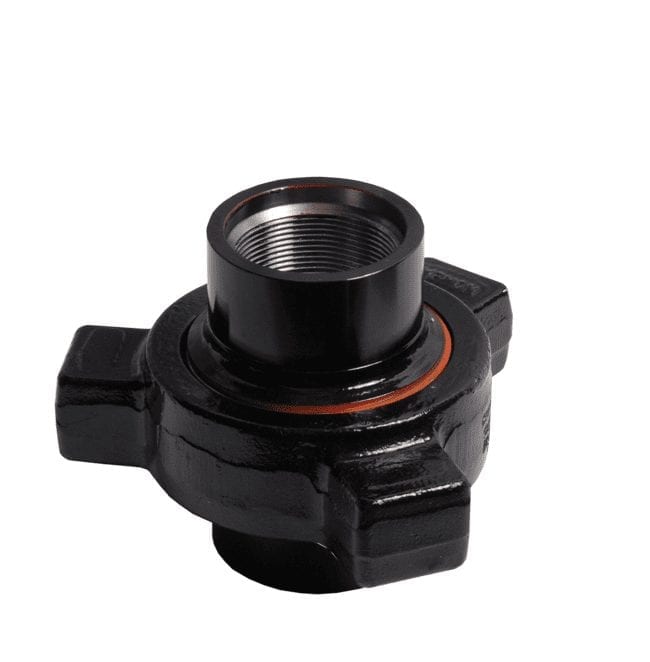

Hammer Union 夹持器

Fike 的 Hammer Union 夹持器或 Wing Nut Union 设计用于难以触及的安装位置，例如油田应用。 Hammer Union 独特、经过验证的设计允许快速、轻松地安装和拆卸装置。 Hammer Union 能够承受Hammer的作用力，以实现最佳现场使用，非常适合地面生产和钻孔作业应用。

Hammer Union 夹持器设计用于安装 Fike CPD 爆破片，具有 30° 角座面，可提供必要的压缩力，以将爆破片牢固夹紧到位。 Fike Hammer Union 也将接受大多数使用行业标准 30° 阀座的爆破片。

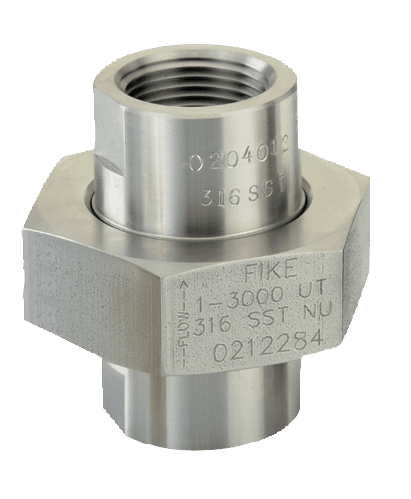

Union Type 夹持器

Fike 的Union Type 夹持器是一个三件式装置，由一个底座法兰（入口）、一个压紧法兰（出口）和一个活接螺母组成。这些夹持器的 30° 角座表面经过机械加工以夹住传统的预膨胀 P/CPV 系列和 HO/HOV 系列爆破片。底座和压紧法兰夹住爆破片，而活接螺母提供必要的压缩力，以形成金属对金属的密封。

Fike 的Union Type 夹持器可以通过焊接或螺纹连接或两者的任意组合整合到压力系统中。

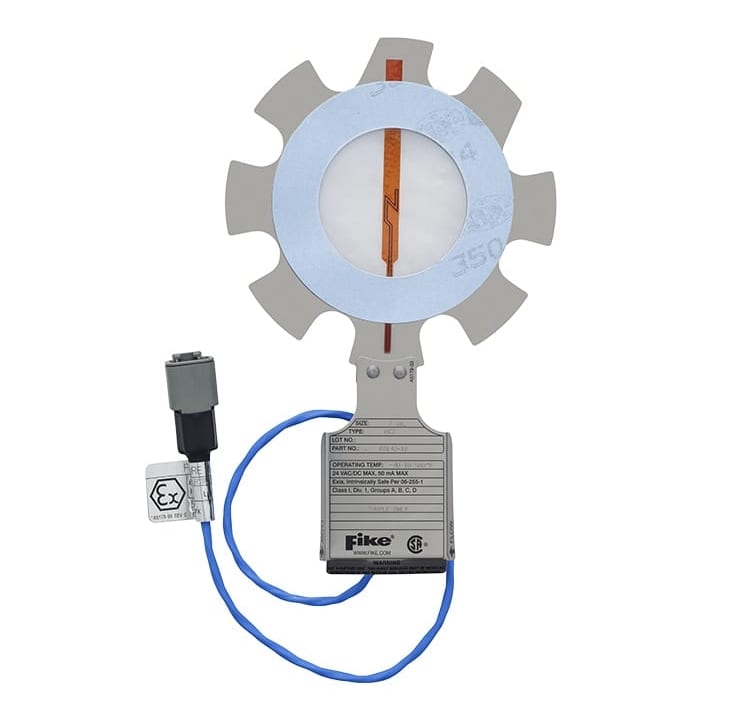

爆破指示器

爆破指示器用于提供爆破片启动或通过爆破片泄漏的即时通知。

根据选择的装置，带有爆破传感器和指示器的 Fike 爆破片可用于激活警报、铃声、远程信号器或与工艺控制系统连接，以便可以采取适当的安全后续措施。 使用本选择指南帮助您确定最适合您的工业或卫生应用的 Fike 爆破片爆破指示器。

1.  当内部屏障的安装严格遵守当地和国家电气规定时。

2.  压力极限可能是口径和介质的函数。其它压力请向 Fike  咨询。

3.  不会探测到通过爆破片的细小泄漏，因此当单独使用时不能当作合适的指示器。

4.  有关爆破片的限制，请参考适用的爆破片型号数据表。

5. 请参考第 3 页的 BC2 表或者第 4 页的 BC2LP 表。

6. 请参考技术公报 TB8105 。

7.  石墨系列的爆破片可能可以装备一个内置爆破指示装置。请看数据表 R.4.40.17ZH 。

配件

• •Jackscrews 千斤顶
• •Eyebolts 吊环螺栓
• •Pre-assembly screws 预组装螺丝
• •J Hook  J 钩
• •J Hook Installation Diagram  J 钩安装图
• •Baffle Plate 挡板
• •Gauge Tap 压力表孔
• •Excess Flow Valve 溢流阀

压力激活

石油和天然气钻井、完井和生产中的一个常见问题是井下工具无法正确激活。

随着油井继续钻得更深，遭遇更高的压力和温度，正确激活工具比以往任何时候都更加关键。Fike 的爆破片技术有助于井下压力激活，可作为线缆激活、机械操作和剪切销的有效替代方案。

PAD – 压力激活装置

用于深孔钻井工具和海上钻井

随着油井继续钻得更深并遇到比以往任何时候都更高的压力和温度，可靠的工具激活至关重要。 Fike 的压力激活装置 (PAD) 是井下压力激活的理想解决方案。为了满足石油勘探和开采应用中日益增长的需求，Fike提供了四种配置的PAD：

• 需要高精度压力激活的 PAD-I

• PAD-A 用于环空激活压力

• PAD-IBP 用于油田设备油管或钻柱内的压力激活

• PAD-MH 提供油管或钻柱内的压力激活。

Fike 压力激活爆破片装置具有成本效益高，可靠性好等优点：

• 消除了剪切销装置              • 爆破允差低至 ±2% ，以实现高精度

• 易于安装和拆卸               • 90% 的操作比

• 范围广泛的库存爆破压力           • 正面密封能力

• 紧凑的一体式设计              • 适用于特定操作条件（例如背压）的实用程序。

• 适用于最高 450°F 的温度          • 各种材料选项，包括 SST 17-4、SST 316、Inconel 600 等

应用

• 固井  • 完井  • 压缩机  • 脱水系统  • 钻杆测试 • 钻井  • 过滤系统  • 砾石充填  • 热处理器  • 高压测试装置  • 泥浆泵

• 射孔  • 管道泵  • 生产管道排水管  • 泵车  • 分离器  • 定位工具  • 刺激  • 储罐  • 海底  • 井口保护  • 区域隔离

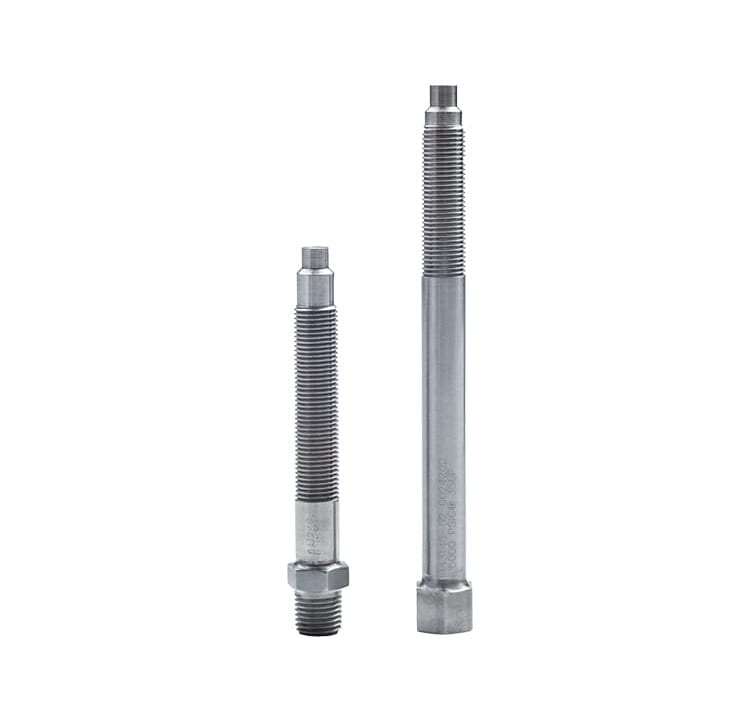

液压油管排放和爆破片

用于井下应用

与深孔钻井工具、井下设备和其他石油和海上钻井应用一起使用的 Fike 液压油管排放器提供了一种无需机械操作即可平衡油管柱中液位的精确方法。 Fike HTD 爆破片作为标准设备使用，大大降低了油管柱被卡住的频率，从而减少必须拉动湿管柱和其他油田设备和油管的问题。

Fike 液压油管排放 (HTD) 应用

Fike 液压油管排放器 (HTD) 提供了一种无需机械操作即可平衡油管柱中液位的积极方法。 HTD 利用爆破片技术为井下排放口提供准确可靠的驱动。 HTD 已用于多种类型的油井中，以消除与拉动湿油管柱相关的潜在危险。

具有成本效益的 Fike 液压油管排放爆破片具有许多优点：

• 提供排水明渠的积极指示             • 消除不可靠的剪切销装置

• 抗腐蚀，提高可靠性和成本效益          • 提供三种压力，适用于大多数管道尺寸以增加灵活性

• 消除机械运动部件，提高了精度和可靠性      • 消除了在装配过程中可能损坏并导致现场故障的易碎O 形圈

高能设备

Fike 提供各种与 Fike OEM 合作伙伴的井下工具配合使用的高能设备。 Fike 能量经过严格测试并证明可在广泛的温度和压力范围内发挥作用。 Fike 的能量工程师团队是烟火使用和制造方面的专家，可以设计满足特定工具和公差要求的产品。

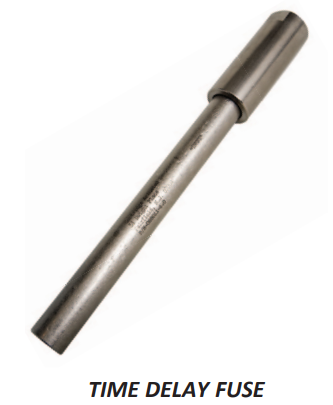

延时保险丝

Fike 延时保险丝为油管输送射孔枪 (TCP)的引爆提供了 6 分钟的标称延迟（在环境温度下）。在 425 F 时，延迟大约为 4 分钟。保险丝符合 API RP-67 并通过 CE 认证。

引信点火器

引信点火器是一种独立的多用途起爆器，设计用于井下石油和天然气勘探、完井和生产应用。可用于启动延时、爆炸序列和其他井下油田装置。

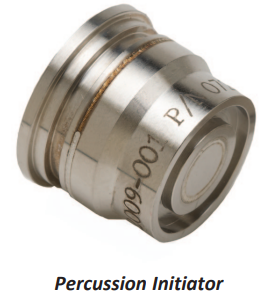

冲击起爆器

冲击起爆器是用于井下油气完井作业的冲击点火起爆器。它们通常用于油管输送射孔 (TCP) 作业，以启动射孔枪的引爆链，以完成油气井。

井下发电工具

作为激动人心的气体生成技术的结果，Fike 可以为井下设备、深孔钻井工具和其他油田应用提供动力。 Fike 使用多种推进剂，将这项新技术与近 70 年的爆破片经验相结合，形成了一个独特的发电工具系列——为您提供井下瞬时动力来移动工具、激活事件、停止事件、延伸、推动、拉动等。

井下应用包括：

阀门（闸板操作）：井下通信

切割机： 1. 工具的井下释放； 2. 海底释放； 3. 锚索

推力器/销拉拔器： 1. 套管的井下激活；2. 设置工具；3. 打开通道或腔室通信

螺栓： 1. 井下断开；2. 发布内部工具

产气： 长时间提供电源以创建所需的活动
