1. GH20VT - 316不锈钢低压调节器

产品描述

Conoflow 的 GH20VT - 316 不锈钢低压调节器旨在准确调节被抽空容器的低于大气压的压力。这些装置特别适用于实验室工作和模拟高海拔条件的试验台。

数据表

规格

• 连接：1/4" NPT w / 1/8" NPT 真空感应端口

• 调节真空：0-15” 和 30” Hg（38.1 和 76.2 cm Hg）

• 流量（最大）：1.5 SCFM (0.04 m3/min)

• 灵敏度：0.2” H2O (0.51 cm)

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带丁腈橡胶隔膜）

• 大约装运重量：3 磅 (1.4 公斤)

结构材料

• 主体:316不锈钢

• 阀盖:316不锈钢

• 隔膜组件：Teflon / Buna "N" / Teflon

• 喷嘴组件:302 / 303不锈钢

• 弹簧:316不锈钢

• 尺寸图A17-5可根据要求提供

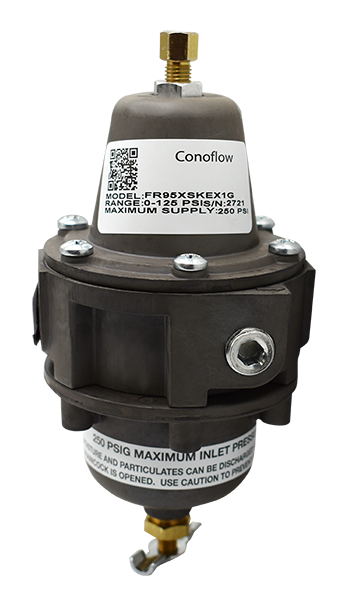

2. FR95 Airpak®过滤调节器

产品描述

Conoflow 的 FR95 系列 Airpak® 过滤调节器用于为仪器、阀门、定位器、传感器和其他气动控制设备提供清洁、准确的空气。该装置设计提供高流动能力、耐用的结构材料和气密关闭。

数据表

规格

• 最大供气压力：250 PSIG (1742 kPa) - 所有变体

• 连接：1/4” NPT 入口和出口，2 - 1/4” NPT 压力表

• 端口（与出口端口成 90 度）

• 调节输出压力范围：

      0-25 PSI （0-172 kPa ）

      0-60 PSI （0-414 kPa ）

      0-125 PSI （0-862 kPa ）

• 流量（注明供应压力）：25 SCFM（0-125 @200 psi 入口压力）/Cv 0.5

• 排气量：Cv = 0.03

• 空气消耗量：0 SCFM (<20 ccm)

• 供气压力影响：供气压力变化为 25 PSIG (172 kPa) 时为 0.6 PSIG (4.0 kPa)（在 2.0 SCFM 空气流量下评估）

• 灵敏度：0.1 PSI (0.7 kPa)

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）

• 过滤器等级：35 微米聚丙烯 - 标准 10 微米纤维素/40 微米不锈钢可选

• 大约装运重量：1.6 磅 (0.73 公斤)

结构材料

• 主体:铝-黑色阳极氧化涂层

• 碗:铝-黑色阳极氧化涂层

• 隔膜组件: Buna "N"  - 增强尼龙

• 喷嘴组件:黄铜带Buna "N"软座

• 喷嘴弹簧:不锈钢

• 滤板:镀锌碳钢

• 可选安装支架:镀锌钢

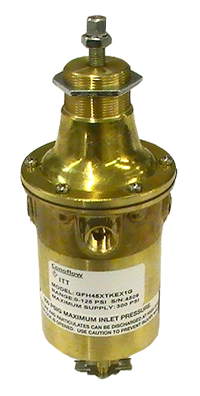

3. GFH45 Airpak®过滤器-低压调节器

产品描述

Conoflow 的 GFH45 Airpak® 过滤器低压调节器广泛用于为仪器和控制装置、自动机械和其他气动设备提供清洁、调节的气压。

操作原理

转动旋钮会改变量程弹簧施加在膜片组件上的力。在平衡状态下，量程弹簧施加的力与作用在膜片组件下方的输出压力的力相平衡。输出压力和量程弹簧力之间的不平衡会导致隔膜和喷嘴组件产生相应的反应。如果输出压力高于设定压力，隔膜座从塞子上抬起，将多余的压力排放到大气中，直到达到平衡。如果输出压力低于设定压力，来自量程弹簧的不平衡力通过隔膜组件作用，使喷嘴塞脱离。这允许供应压力通过喷嘴流向下游端口，从而增加输出压力。输出压力增加，直到它与量程弹簧施加在隔膜组件上的力相平衡。在平衡状态下，阀塞处于提供所需流量的位置，同时将输出压力保持在设定压力。

数据表

规格

• 最大供应压力: 300 PSI (2068 kPa)

• 连接:1/4”NPT

• 调节输出压力范围:

      0- 25psi (0- 172kpa)

      0- 60psi (0-414 kPa)

      0-125 PSI (0-862 kPa)

• 流量:[100 PSI (690 kPa)供应]20 SCFM (0.566 m3/min)

• 灵敏度:0.02 PSI (0.14 kPa)

• 环境温度范围:-20ºF ~ +150ºF(-29ºC ~ +66ºC)

• 大约装运重量:3.4磅(1.54 kg)

结构材料

• 主体:黄铜

• 阀盖:黄铜

• 隔膜组件: Buna "N"

• 喷嘴:黄铜带Buna "N"座

• 弹簧:镀钢

• 碗和排水阀：黄铜/黄铜

4. GFX02 / GFX04系列过滤器

产品描述

Conoflow 的 GFX 系列过滤器用于为仪器和其他气动设备提供清洁空气。 35 微米过滤器可去除空气中的异物颗粒，使中间和最终控制设备以最高效率运行。 GFX 系列过滤器有黄铜或铝结构可供选择，涵盖了当今大多数仪器和工业应用。每个过滤器的最大供应压力等级为 300 PSI (2068 kPa)。这些装置有两个 1/4" NPT 连接，盖上的箭头表示气流方向。提供可选的中心端口。专为可靠、几乎免维护的服务而设计。

操作原理

Conoflow GFX 系列过滤器通过将供应空气引导通过 35 微米过滤器来提供仪器质量的空气。在设备处于压力下时，通过打开排水阀定期去除滴水井中的水分。

数据表

规格

• 最大供应压力：300 PSI (2068 kPa)

• 连接：1/4” NPT

• 流量：（100 PSI 供应）77 SCM

• 过滤器等级：35 微米聚丙烯（标准）

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）

• 大约装运重量：

• GFX02 - 2 磅 (0.91 公斤)

• GFX04 - 2 磅 (0.92 公斤)

结构材料

型号GFX02

• 阀盖:黄铜

• 碗:黄铜

• 排水阀:黄铜

型号GFX04

• 阀盖:铝

• 碗:铝

• 排水阀:黄铜

5. GH04系列缓冲加载调节器

产品描述

GH04 型缓冲加载调节器是一种紧凑型装置，专为需要恒定、调节气压的工业和商业服务而设计。该装置主要用作 Conoflow 活塞执行器的缓冲加载装置，其设计和高排气能力使其能够满足许多其他应用要求。该轻型装置由全铝制成，具有在线安装和仪表安装的多功能性，具有双输入和输出 1/4" NPT 连接。它具有 0-60 PSI (0-414 kPa) 调节压力范围和 Buna "N " 弹性体。控制球阀是氟橡胶。

数据表

规格

• 最大供应压力:300 PSI (2068 kPa)

• 调节输出压力范围:0- 60psi (0-414 kPa)

• 连接:1/4”NPT(4个)

• 流量:2 SCFM (0.57 m3/min) [100 PSI (690 kPa)供应压力]

• 排气量:6 SCFM (0.170 m3/min)

• 灵敏度:0.1 PSI (0.689 kPa)

• 供应压力影响: 供气压力变化 25 PSI (172 kPa) 时为 1.6 PSI (11.03 kPa)

• 环境温度范围:-20ºF ~ +150ºF(-29ºC ~ +66ºC)

• 大约装运重量:1磅

结构材料

结构材料

• 主体:铝

• 阀盖:铝

• 隔膜组件: Buna "N "

• 球阀:Viton

• 弹簧:镀钢

• 尺寸图A17-75可根据要求提供。

9. GH10系列(黄铜)手动加载调节器

产品描述

Conoflow 的 GH10（黄铜）手动加载调节器是精密装置，设计用于实验室环境、气动装置的远程加载、变速装置和其他通用应用。

数据表

规格

• 最大供气压力：200 PSI (1379 kPa)

• 调节输出压力范围：0-3、5、15、25、35、50 和 125 PSI（0-21、35、103、172、241、345 和 862 kPa）

• 连接：1/4" NPT（无仪表端口）

• 灵敏度：0.20 英寸（0.51 厘米）H20 *（带泄压和放气）

• 供气压力影响： 25 PSI 时为 0.1 PSI（172 kPa 时为 0.69 kPa）供气压力变化

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带Buna “N”隔膜）

• 大约装运重量：2.00 磅 (0.91 公斤)

结构材料

• 主体：黄铜

• 阀盖：黄铜

• 隔膜组件：Buna “N”

• 喷嘴组件：黄铜主体不锈钢塞

• 范围弹簧：镀钢

尺寸图 A17-2 可根据要求提供。

8. GH10系列(铝制阀盖)手动加载调节器

产品描述

Conoflow 的 GH10（铝制阀盖）手动加载调节器是精密装置，设计用于实验室环境、气动装置的远程加载、变速装置和其他通用应用。

数据表

规格

• 最大供应压力:200 PSI (1379 kPa)

• 调节输出压力范围:0-3、5、15、25、35、50和125 PSI(0-21、35、103、172、241、345和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.20” (0.51cm)H20 *(带泄压和放气)

• 供气压力影响: 25 PSI时为0.1 PSI（172 kPa时为0.69 kPa）供气压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna “N”隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体：黄铜

• 阀盖：铝

• 隔膜组件：Buna “N”

• 喷嘴组件：黄铜主体不锈钢塞

• 范围弹簧：镀钢

尺寸图 A17-2 可根据要求提供。

7. GH10-316不锈钢调压器

产品描述

Conoflow 的 GH10（316 不锈钢内件）手动加载调节器是精密装置，设计用于实验室环境、气动装置的远程加载、变速装置和其他通用应用。

数据表

规格

• 最大供应压力：300 PSI (2068 kPa)

• 调节输出压力范围：0-3、5、15、25、35、50 和 125 PSI（0-21、35、103、172、241、345 和 862 kPa）

• 连接：1/4" NPT（无仪表端口）

• 灵敏度：0.20" (0.51 cm) H20（带泄压和放气）

• 供气压力影响： 25 PSI 时为 0.1 PSI（172 kPa 时为 0.69 kPa）供气压力变化

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带Buna "N"隔膜）

• 大约装运重量：2.00 磅 (0.91 公斤)

结构材料

• 主体：316 不锈钢

• 阀盖：316 不锈钢

• 隔膜组件：Teflon/Buna “N” /Teflon

• 喷嘴组件：316 不锈钢

• 弹簧：316 不锈钢

尺寸图 A17-2 可根据要求提供。

6. GH10 - 303 不锈钢（内件）调节器

产品描述

Conoflow 的 GH10（303 不锈钢内件）手动加载调节器是精密装置，设计用于实验室环境、气动装置的远程加载、变速装置和其他通用应用。

数据表

规格

• 最大供应压力：300 PSI (2068 kPa)

• 调节输出压力范围：0-3、5、15、25、35、50 和 125 PSI（0-21、35、103、172、241、345 和 862 kPa）

• 连接：1/4" NPT（无仪表端口）

• 灵敏度：0.20" (0.51 cm) H20（带泄压和放气）

• 供气压力影响：25 PSI时为0.1 PSI（172 kPa时为0.69 kPa）供气压力变化

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带Buna "N "隔膜）

• 大约装运重量：2.00 磅 (0.91 公斤)

结构材料

• 主体:316不锈钢

• 阀盖:316不锈钢

• 隔膜组件：Teflon/Buna "N"/Teflon

• 喷嘴组件:302/303不锈钢

• 弹簧:316不锈钢

尺寸图A17-2可根据要求提供

10. GH20系列(303不锈钢内件)气源减压调节器

产品描述

Conoflow气源调压器(GH20系列)是一款坚固耐用的装置，具有流量和性能特性，可以在仪表和工业应用中运行。Buna“N”隔膜是铝制单元的标准配置。

数据表

规格

• 最大供应压力：300 PSI (1379 kPa)

• 调节输出压力范围：0-25、60 和 125 PSI（0-172、414 和 862 kPa）

• 连接：1/4" NPT（无仪表端口）

• 灵敏度：0.05" PSI (0.345 kPa)

• 供气压力影响： 25 PSI (172 kPa) 时为 0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带Buna“N”隔膜）

• 大约装运重量：1.75 磅 (0.79 公斤)

结构材料

• 主体：316 不锈钢

• 阀盖：316 不锈钢

• 隔膜组件：Teflon / Buna "N"

• 喷嘴组件：302 / 302 不锈钢

• 弹簧：316 不锈钢

尺寸图 A17-3 可根据要求提供

12. GH20系列(铝阀盖)气源减压调节器

产品描述

Conoflow气源调压器(GH20系列)是一款坚固耐用的装置，具有流量和性能特性，可以在仪表和工业应用中运行。Buna“N”隔膜是铝制单元的标准配置。

数据表

规格

• 最大供应压力:200 PSI (1379 kPa)

• 调节输出压力范围:0-25,60和125 PSI(0-172, 414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05“PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa)时为 0.12 PSI (0.827 kPa) 供应压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna“N”隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:黄铜

• 阀盖:铝

• 隔膜组件: Buna“N”

• 喷嘴组件:黄铜主体不锈钢塞

• 弹簧:镀钢

尺寸图A17-3可根据要求提供。

11. GH20系列(316不锈钢内件)气源减压调节器

产品描述

Conoflow气源调压器(GH20系列)是一款坚固耐用的装置，具有流量和性能特性，可以在仪表和工业应用中运行。Buna“N”隔膜是铝制单元的标准配置。

数据表

规格

• 最大供应压力:300 PSI (1379 kPa)

• 调节输出压力范围:0-25,60和125 PSI(0-172, 414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05“PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa) 0.时为12 PSI (0.827 kPa) 供应压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna“N”隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:316不锈钢

• 阀盖:316不锈钢

• 隔膜组件：Teflon / Buna "N"

• 喷嘴组件:302 / 302不锈钢

• 弹簧:316不锈钢

尺寸图A17-3可根据要求提供。

17. GH30系列背压调节器

产品描述

Conoflow 系列 GH30 背压调节器用于维持气体、蒸汽或液体的恒定上游压力。这些装置专为在低流量条件下进行精确调节而设计，这些装置广泛用于分析仪器的保护或作为供应压力管道中的泄放阀来控制设备。

数据表

规格

• 连接:1/4”NPT

• 调节背压范围:0-3、5、15、25、35、50和125 PSI(0-21、35、103、172、241、345和862 kPa)

• 灵敏度:0.05 PSI (0.345 kPa)

• 环境温度范围:-20°F至+150°F(-29°C至+66°C)

• 大约装运重量:

        GH30XTHMXXX_ 1-3/4 磅 (0.79 公斤)

        GH30XTHAXKX_ 2 磅(0.91 公斤)

        GH30XTHAXSX_ 2 磅(0.91 公斤)

16. GH22系列比率或流量增压继电器

产品描述

Conoflow GH22 系列流量增压继电器用于以预定比率增强、放大或减少控制器或类似仪器的气动信号。使用独立的供应压力以获得更大的流量，该装置将仪表信号中继到最终控制元件，例如阀门执行器。

数据表

规格

• 最大供应压力:200 PSI (1379 kPa)

• 最大信号压力比(信号输出)

        3:1 150 PSI (1034 kPa)

        2:1 150 PSI (1034 kPa)

        1:1 150 PSI (1034 kPa)

        1:2 75 PSI (517 kPa)

        1:3 50 PSI (345 kPa)

• 连接:1/4”NPT

• 流量(见图): 在100 PSI (690 kPa)供气压力下，流量为16 SCFM (0.453 m3/min)

• 灵敏度:0.05 PSI (0.345 kPa)

• 精度:5%(所有比率)

• 供气压力影响: 25 PSI (172 kPa)时供气压力变化为0.5 PSI (3.45 kPa)

• 环境温度范围:-20°F到+150°F(-29°C到+66°C) (带Buna ”N”隔膜)

• 大约装运重量:1-3/4磅(0.79公斤)

结构材料

• 主体:黄铜

• 阀盖:铝

• 隔膜组件: Buna ”N”

• 喷嘴组件:黄铜主体/不锈钢阀塞

15. GH21和GDH21系列差压调节器

产品描述

Conoflow 的差压调节器用于在可变或固定孔口上保持恒定的压差，无论上游或下游压力如何变化，都能提供恒定的流量。有多种形式的差压调节器可供选择。

数据表

规格

(3) GH21FXFM

最大供应压力:200psi (1379 kPa)

连接:1/4” NPT

压差:3psi (21 kPa)

灵敏度:0.2 H2O (0.51 cm H2O)

环境温度范围:-20°F至+150°F(-29°C至+66°C)

大约装运重量:2磅(0.91公斤)

(4) GH21ATXMXXX *

最大供应压力:200psi (1379 kPa)

连接:1/4” NPT 1/4” NPT, 1/8” NPT信号端口

压差:0-5、0-15、0-25、0-35、0-50、0-125 PSI;0-35、0-103、0-172、0-241、0-345、0-862 kPa)

灵敏度:0.2 H2O (0.51 cm H2O)

环境温度范围:-20°F至+150°F(-29°C至+66°C)

大约装运重量:2.75磅(1.25公斤)

(5) GH21ATXKXKX * / GH21ATXKXSX *

最大供应压力:300 PSI (2068 kPa)

连接:1/4” NPT 1/4” NPT, 1/8” NPT信号端口

压差:0-5、0-15、0-25、0-35、0-50、0-125 PSI;0-35、0-103、0-172、0-241、0-345、0-862 kPa)

灵敏度:0.2 H2O (0.51 cm H2O)

环境温度范围:-20°F至+150°F(-29°C至+66°C)

大约装运重量:3磅(1.36公斤)

(6) GH31XTXM / GH31XTXKXK / GH31XTXKXS

最大供应压力:100 PSI (690 kPa)

连接:1/4” NPT

压差:3psi (21 kPa)

灵敏度:0.2 H2O (0.51 cm H2O)

环境温度范围:-20°F至+150°F(-29°C至+66°C)

大约装运重量:1.75磅(0.79公斤)

规格

(1) GH21XTXM / GH41XTXM

•最大供应压力:200 PSI (1379 kPa)

•连接:1/4”NPT

•压差:3 PSI (21 kPa)

•灵敏度:0.2 H2O (0.51 cm H2O)

•环境温度范围:-20°F至+150°F(-29°C至+66°C)

•大约装运重量:1磅(0.45公斤)

(2) GH21XTXKXK / GH21XTXKXS

最大供应压力:300 PSI (2068 kPa)

连接:1/4” NPT

压差:3psi (21 kPa)

灵敏度:0.2 H2O (0.51 cm H2O)

环境温度范围:-20°F至+150°F(-29°C至+66°C)

大约装运重量:2磅(0.91公斤)

14. GH20VT系列(黄铜)低压调节器

产品描述

Conoflow 的 GH20VT 系列（黄铜）低压调节器旨在准确调节被抽空容器的低于大气压的压力。这些装置特别适用于实验室工作和模拟高海拔条件的试验台。金属对金属阀座（标准）。

数据表

规格

• 连接:1/4” NPT w / 1/8” NPT真空感应端口

• 调节真空:0-15”和30” Hg(38.1和76.2 cm Hg)

• 流量(最大):1.5 SCFM (0.04 m3/min)

• 灵敏度:0.2” H2O (0.51 cm)

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna ”N” 隔膜)

• 大约装运重量:2.75磅(1.39公斤)

结构材料

• 主体:黄铜

• 阀盖:黄铜

• 隔膜组件: Buna ”N”

• 喷嘴组件:黄铜主体/不锈钢塞

• 弹簧:镀钢

尺寸图A17-5可根据要求提供

13. GH20系列黄铜压力调节器

产品描述

Conoflow气源调压器(GH20系列)是一款坚固耐用的装置，具有流量和性能特性，可以在仪表和工业应用中运行。Buna“N”隔膜是铝制单元的标准配置。

数据表

规格

• 最大供应压力:200 PSI (1379 kPa)

• 调节输出压力范围:0- 25,60和125 PSI(0- 172,414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05 " PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa) 时为0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围:-20ºF至+150ºF(-29ºC至+66ºC) (带Buna“N”隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:黄铜

• 阀盖:黄铜

• 隔膜组件: Buna“N”

• 喷嘴组件:黄铜主体不锈钢塞

• 弹簧:镀钢

尺寸图A17-3可根据要求提供。

18. GH40系列(302/303不锈钢内件)气源减压调节器

产品描述

Conoflow的气源调节器(GH40系列) 适用于需要正向关闭和最小空气消耗的应用。这些坚固的装置具有流量和性能特征，使装置能够在仪器和工业应用中运行。 Teflon Buna "N" Teflon 隔膜是不锈钢装置的标准配置。

数据表

规格

• 最大供应压力:300 PSI (1379 kPa)

• 调节输出压力范围:0-25,60和125 PSI(0-172, 414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05” PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa) 时为 0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna "N"隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:316不锈钢

• 阀盖:316不锈钢

• 隔膜组件: Teflon / Buna "N" / Teflon

• 喷嘴组件:302不锈钢带软座

• 弹簧:316不锈钢

尺寸图A17-3可根据要求提供

20.  GH40系列(铝阀盖)气源减压调节器

产品描述

Conoflow的气源调节器(GH40系列) 适用于需要正向关闭和最小空气消耗的应用。这些坚固的装置具有流量和性能特征，使装置能够在仪器和工业应用中运行。 Buna“N”隔膜是铝制单元的标准配置。

数据表

规格

• 最大供气压力：200 PSI (1379 kPa)

• 调节输出压力范围：0-25、60 和 125 PSI（0-172、414 和 862 kPa）

• 连接：1/4" NPT（无仪表端口）

• 灵敏度：0.05” PSI (0.345 kPa)

• 供气压力影响：25 PSI (172 kPa) 时为 0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带Buna “N” 隔膜）

• 大约装运重量：1.75 磅(0.79 公斤)

结构材料

• 主体:黄铜

• 阀盖:铝

• 隔膜组件: Buna “N”

• 喷嘴组件:黄铜阀体带软座/不锈钢塞

• 弹簧:镀钢

尺寸图A17-3可根据要求提供

19. GH40-316不锈钢压力调节器

产品描述

Conoflow 的气源调节器（GH40 系列）适用于需要正向关闭和最小空气消耗的应用。这些坚固的装置具有流量和性能特征，使装置能够在仪器和工业应用中运行。 Teflon Buna "N" Teflon 隔膜是不锈钢装置的标准配置。

数据表

规格

• 最大供应压力:300 PSI (1379 kPa)

• 调节输出压力范围:0-25,60和125 PSI(0-172, 414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05“PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa) 时为0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna "N"隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:316不锈钢

• 阀盖:316不锈钢

• 隔膜组件：Teflon / Buna "N" / Teflon

• 喷嘴组件:316不锈钢带软座

• 弹簧:316不锈钢

尺寸图A17-3可根据要求提供

21.  GH40系列(黄铜)气源减压调节器

产品描述

Conoflow 的气源调节器（GH40 系列）适用于需要正向关闭和最小空气消耗的应用。这些坚固的装置具有流量和性能特征，使装置能够在仪器和工业应用中运行。 Buna "N" 隔膜是黄铜单元的标准配置。

数据表

规格

• 最大供应压力:200 PSI (1379 kPa)

• 调节输出压力范围:0-25,60和125 PSI(0-172, 414和862 kPa)

• 连接:1/4”NPT(无仪表端口)

• 灵敏度:0.05“PSI (0.345 kPa)

• 供气压力影响: 25 PSI (172 kPa) 时为 0.12 PSI (0.827 kPa) 供气压力变化

• 环境温度范围:-20ºF到+150ºF(-29ºC到+66ºC) (带Buna "N"隔膜)

• 大约装运重量:1.75磅(0.79公斤)

结构材料

• 主体:黄铜

• 阀盖:黄铜

• 隔膜组件: Buna "N"

• 喷嘴组价:黄铜主体带软座/不锈钢塞

• 弹簧:镀钢

尺寸图A17-3可根据要求提供

22.   GH40VT系列(316不锈钢)真空调节器

产品描述

Conoflow 的真空调节器旨在准确调节被抽真空的容器的低于大气压的压力。这些装置特别适用于实验室工作和模拟高海拔条件的试验台。

数据表

规格

• 连接：1/4” NPT w / 1/8” NPT 真空感应端口

• 调节真空：0-15” 和 30” Hg（38.1 和 76.2 cm Hg）

• 流量（最大）：1.5 SCFM (0.04 m3/min)

• 灵敏度：0.2” H2O (0.51 cm)

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带丁腈橡胶隔膜）

• 大约装运重量：3 磅 (1.4 公斤)

结构材料

• 主体：316 不锈钢

• 阀盖：316 不锈钢

• 隔膜组件：Teflon / Buna “N” / Teflon

• 喷嘴组件：302 / 303 不锈钢

• 弹簧：316 不锈钢

尺寸图 A17-5 可根据要求提供

23.   GH40VT系列(黄铜)真空调节器

产品描述

Conoflow 的真空调节器旨在准确调节被抽真空的容器的低于大气压的压力。这些装置特别适用于实验室工作和模拟高海拔条件的试验台。

数据表

规格

• 连接：1/4” NPT w / 1/8” NPT 真空感应端口

• 调节真空：0-15” 和 30” Hg（38.1 和 76.2 cm Hg）

• 流量（最大）：1.5 SCFM (0.04 m3/min)

• 灵敏度：0.2” H2O (0.51 cm)

• 环境温度范围：-20ºF 至 +150ºF（-29ºC 至 +66ºC）（带丁腈橡胶隔膜）

• 大约装运重量：2.75 磅 (1.3 公斤)

结构材料

• 主体：黄铜

• 阀盖：黄铜

• 隔膜组件：Buna “N”

• 喷嘴组件：黄铜主体/不锈钢塞

• 范围弹簧：镀钢

尺寸图 A17-5 可根据要求提供

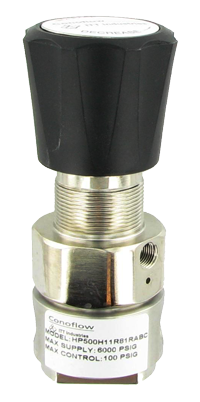

1. HP500高纯稳压器

产品描述

HP500 高压减压调节器是一种独立的隔膜感应高纯度调节器。广泛的建筑材料和五个控制压力范围允许应用包括调节特种气体、气相色谱、研究实验室以及腐蚀性和非腐蚀性气体和液体的调节。

材料选择包括：黄铜、316 不锈钢、316L 不锈钢。可根据要求提供 N.A.C.E.、蒙乃尔合金和哈氏合金结构。

黄铜装置的额定最大供应压力为 5,000 PSIG (34.5 MPa)。不锈钢装置的额定压力为 6,000 PSIG (41.4 MPa)。提供可选的 15 Ra 微英寸润湿表面。

这种高纯度压力调节器设计用于精确控制 4-25、4-50、5-100、6-250 和 10-500 PSIG（0-0.173、0-0.345、0-0.690、0-1.73 , 和 0-3.45 兆帕)。 HP500 具有 1/4" NPT 入口和出口连接。仪表端口是可选的。为了适应高纯度应用，提供 Vacuseal、VCR 和 Ultra Seal 焊接接头。每个范围内的调整都使用标准大手轮进行。扳手式带有锁定装置的旋钮和“T”形把手是可选的调整。

这些调节器由 Conoflow 的高标准制造和多年作为精密仪器领先生产商的经验提供保证。

数据表

规格

• 最大供应压力:

      不锈钢:6000 PSIG (41.4 MPa)

      黄铜:5000 PSIG (34.5 MPa)

• 控制设定范围:

     4 - 25 PSIG (0.3 - 0.173 MPa)

     4 - 50 PSIG (0.3 - 0.345 MPa)

     5 - 100 PSIG (0.04 - 0.690 MPa)

     6 - 250 PSIG (0.04 - 1.73 MPa)

     10 - 500 PSIG (0.069 - 3.45 MPa)

• 耐压: 150%最大工作压力

• 爆破压力:400%最大工作压力

• 流量:Cv - 0.16(见流量图)

• 孔径:

     HP500 (Non-Relieving) 0.110”

     HP50 (Relieving) 0.128”

• 供应压力影响: 供应减少100 PSIG（0.690 MPa）时，增加1.0 PSIG（0.007 MPa）

• 操作和流体温度范围:-40°F至+165°F(-40°C至+74°C)

• 泄漏:2 × 10- 8atm cc/sec氦气(板内和主阀内)

• 最大操作扭矩:35 in-lbs (40.3 Kg-cm)

• 端口:1/4“NPTF供应/出口。1/4” 仪表端口可选(80°)。其他端口尺寸和配置可用。

• 重量(不含仪表):2.0磅(0.91公斤)

结构材料

• 主体:

     黄铜/ 316 SS / 316L SS

     N.A.C.E/蒙乃尔/哈氏合金

• 阀盖:黄铜/镀黄铜/316SS

• 主阀座：Kel-F（Teflon/Vespel 可选）

• 隔膜和内件：316 不锈钢/Elgiloy - N.A.C.E.

• 内摩擦衬套：PFA Teflon

• 滤网:316不锈钢(120目)

2. HP300高压减压调节器

产品描述

Conoflow HP300 高压调节器旨在精确控制高达 10,000 PSIG (69 MPa) 的供应压力。这种活塞感应、自卸压调节器允许通过调节器释放下游压力来降低封闭系统中的压力设置

对于危险介质应用，提供了非泄压活塞。在存在非腐蚀性介质的情况下，HP300 调节器提供黄铜和不锈钢两种结构。 N.A.C.E.型号的额定最大供应压力高达 6,000 PSIG (41.4 MPa)。每个单元都配有 1/4" 入口、出口和两个仪表端口。也可提供 CGA 气缸连接。

HP300 调节器通过六个控制设置范围提供出色的灵敏度：8-500、9-800、10-1500、15-2500、25-4000 和 30-6000 PSIG（0.06-3.45、0.062-5.52、0.069-10.35、 0.104-17.25、0.173-27.60 和 0.207-41.40 MPa）。所有这些调节压力范围都可以通过一个调节器获得，只需更换范围/传感器套件即可。每个范围内的调整由大手​​轮（标准）或可选的“T”形手柄进行。

该装置专为可靠性和最少维护而设计，通常用于仪器校准、腐蚀性气体、管道充气系统、钢瓶气体调节、过程采样系统、钢瓶加气站和其他需要坚固结构和精确控制高压的应用。

规格

•10,000 PSIG (69 MPa)供应压力

•N.A.C.E结构可提供

•多种控制设置范围从500到6000 PSIG(3.45到41.4 MPa)

•控制范围可以现场更改

•标准装置提供普通阀盖，用于管路安装

•可通过订购面板安装支架进行面板安装

•按照 ITT Conoflow 规范 (ES8A 01 294) 清洁调节器

•可提供 CGA 气缸连接

结构材料

不锈钢或黄铜结构

数据表

3. HP400 自给式稳压器

产品描述

Conoflow 的 HP400 是一种活塞感应、自给的减压调节器。高入口和出口压力允许在组件测试、校准系统、制造过程和其他需要具有可靠和安全操作特性的经济型调节器的应用中使用该调节器。

黄铜制成的 HP400 调节器的最大供应压力等级为 3500 PSIG (24.2 MPa)。本机的控制设定范围为 20 至 2500 PSIG (0.138 -17.25 MPa)。范围内的调整是使用标准单元配备的大手轮进行的。可选的调节装置包括带锁定装置的扳手式旋钮或“T”形把手。

该装置配有 1/4" NPT 入口和出口连接。入口和出口压力表端口 (1/4" NPT) 是标准配置。调节器不通过阀盖释放。

数据表

规格

•最大供应压力:3500 PSIG (24.2 MPa) 6000 PSIG (41.40 MPa)可用，请参阅控制工程数据。

• 控制设定范围:20 - 2500 PSIG (0.138 - 17.25 MPa)

• 耐压: 150%最大工作压力

• 爆破压力:400%最大工作压力

• 流量: cv - 0.06(见流量图)

• 孔径:0.110”

• 供应压力影响: 供应减少 100 PSIG (0.690 MPa) 时增加 3.6 PSIG (0.025 MPa)

• 操作和流体温度范围: -15°F至+165°F(-26°C至+74°C)

• 泄漏: 气密（板内和主阀）

• 最大操作扭矩: 30 in-lbs。(34.5 Kg-cm)

• 端口:1/4“NPTF供应，出口和两个仪表端口(80°)

• 重量(不含仪表):2.25磅(1.02公斤)

结构材料

• 阀体/阀盖:黄铜

• 主阀座: Kel-F（Vespel 可选）

• 传感器和内件:300系列不锈钢

• 密封件: Teflon/Viton（Buna N 可选）

• 过滤器:316 SS滤网(120目)

4. HP600高压两级调节器

产品描述

Conoflow 的 HP600 具有 1/4" NPT 入口和出口连接。入口和出口仪表端口是标准的。高纯度内部连接和 VCR、Vacuseal 和 Ultra Seal 焊接接头可应要求提供。管线和后部安装是该调节器的标准配置。

数据表

规格

• 最大供应压力:3000 PSIG (20.70 MPa);5000 PSIG (34.50 MPa)可用，请参阅控制工程数据

• 控制设定范围:

       2 - 25 PSIG (0.014 - 0.173 MPa)

       3 - 50 PSIG (0.021 - 0.345 MPa)

       3 - 100 PSIG (0.021 - 0.690 MPa)

       4 - 150 PSIG (0.028 - 1.04 MPa)

• 耐压: 150%最大工作压力

• 爆破压力:400%最大工作压力

• 流量:CV 0.15(见流量图)

• 孔径:0.128”

• 供应压力影响: 供应减少 100 PSIG (0.690 MPa) 增加 0.8 PSIG (0.005 MPa)

• 操作和流体温度范围:-40°F至+165°F(-40°C至+74°C)

• 泄漏:2 × 10- 8atm cc/sec氦气(板内和主阀)

• 端口:1/4“NPTF供应和出口。两个60°仪表端口。可提供其他端口尺寸和配置。。

• 重量(不含仪表):3.0磅(1.35公斤)

结构材料

• 阀体:316 SS/316LSS/N.A.C.E.

• 阀盖:黄铜，镀镍

• 主阀座: Kel-F（Teflon/Vespel 可选）

• 隔膜和内件:316不锈钢/Elgiloy - N.A.C.E.

• 过滤器:316L SS(40微米)

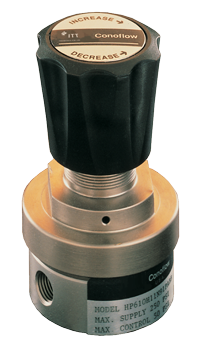

5. HP610高压减压调节器

产品描述

ITT Conoflow 的 HP610 是一种高纯度、自给式、弹簧加载的减压调节器。该装置设计用于需要高流量和能够释放出口介质压力的应用。也可提供非泄放型。

316 不锈钢结构装置的最大供应压力等级为 250 PSIG (1.73 MPa)。旋转的 316 不锈钢膜片在 0 - 50 PSIG (0 - 0.35 MPa) 的控制设置范围内提供准确可靠的调节。

HP610 有一个 ¼” NPT 入口连接和两个 ¼” NPT 出口连接。两个出口端口提供相同的流量，中心端口通常用作仪表端口。

数据表

规格

• 最大供应压力:250 PSIG (1.73 MPa)

• 控制设定范围:0 - 50 PSIG (0 - 0.345 MPa)

• 耐压:200%最大工作压力

• 爆破压力:400%最大工作压力

• 流量(参考流量图):Cv 0.95(主阀)孔径0.391”

• 温度:-40°F至+165°F(-40°C至+74°C)

• 泄漏(调节器):2 x 10-8 atm cc/sec氦气(阀座内侧和两侧)

• 供应压力影响: 供应减少100 PSIG，增加12 PSIG，

• 最大操作扭矩: 25 in-lbs

• 端口：¼”NPTF供应和出口。一个仪表端口在90º。

• 重量:2.6磅

结构材料

• 主体:316不锈钢-电抛光

• 阀盖:黄铜，镀镍

• 主阀座: Teflon

• 排气阀座: Teflon

• 隔膜:316不锈钢

• 内件:316不锈钢

• 过滤器:316不锈钢(120目)

6. HP635系列高压调节器

产品描述

ITT Conoflow 的 HP635 系列装置是一种高流量、高纯度调节器，设计为吹扫气体调节器，可用于涉及腐蚀性和有毒介质的高纯度气体系统。所有接液部件均采用 316 不锈钢结构，具有最大 35Ra 表面光洁度。可选黄铜型号（仅限 NPT 端口）可用于惰性气体服务。

该装置有一个大的主阀，在阀处提供Cv=1.8的流量能力。连接件为1/2” NPT或1/2” 短管，两种类型的最大额定供应压力为500 psig。出口压力范围为0-25、0-50、0-100、0-150和0-200 psig(0-0.173、0-0.345、0-0.69、0-1.04和0-138 MPa)。HP635调节器阀座内侧和两侧泄漏量为2 × 10-8 atm. cc /s的氦气。此外，还有一个可调节的限位器，可根据特定应用要求设置限制压力控制设置。

数据表

规格

• 最大供应压力:500 PSIG (3.45 MPa)

• 控制设定范围:0-25,0-50,0-100,0-150,0-200 PSIG (0-0.173, 0-0.345, 0-0.69,

      0-1.04, 0-1.38 MPa)

• 耐压: 150%最大工作压力

• 爆破压力:400%最大工作压力

• 流量(参考流量图):Cv 1.8(主阀)

• 孔径 0.391”

• 温度:-40°F至+165°F(-40°C至+74°C)

• 泄漏(调节器):2 x 10-8 atm cc/sec氦气(阀座内侧和两侧)

• 供应压力影响:供应减少100 PSIG时，增加6.5 PSIG

• 最大操作扭矩: 25 in-lbs

• 连接：调节器:1/2”NPT或1/2”短管(2”长)

• 重量:5.0磅。

7. HP700高压两级调节器

产品描述

Conoflow 的 HP700 系列调节器是两级高纯度装置，旨在提供恒定的出口压力，而不受入口压力波动的影响。该装置有黄铜或不锈钢结构可供选择。两种材料的最大供应压力等级为 3500 PSIG (24.2 MPa)。为了在特定应用中提供最佳性能，该装置提供了relieving、non-relieving和tied (non-relieving) 隔膜选项。

HP700 调节器的典型应用是气相色谱、校准系统、钢瓶气体以及腐蚀性和非腐蚀性介质的精确调节。使用标准大手轮可在五个可用范围内进行调整。带有锁定装置和“T”形把手的扳手式旋钮可作为可选调节装置提供。该装置提供 1/4” 入口和出口连接。入口和出口压力表端口 (1/4” NPT) 是标准配置。高纯度内部连接和VCR、Vacuseal 和 Ultra Seal 焊接接头是可选的。两个阶段的Captured阀盖是标准的。该调节器设计可靠，维护量极少。

这些特性源于 Conoflow 的高制造标准和作为气动仪表领先制造商多年的经验。

数据表

规格

• 最大的供应压力:

    3500 PSIG (24.2 MPa)

    6000 PSIG (41.40 MPa)可用，请参阅控制工程数据

• 控制设定范围:

     4 - 25 PSIG (0.03 - 0.173 MPa)

     4 - 50 PSIG (0.03 - 0.345 MPa)

     5 - 100 PSIG (0.04 - 0.690 MPa)

     5 - 150 PSIG (0.04 - 1.04 MPa)

     6 - 250 PSIG (0.04 - 1.73 MPa)

• 耐压: 150%最大工作压力

• 爆破压力:400%最大工作压力

• 流量:Cv - 0.14(见流量图)

• 孔径:0.110”(两级)

• 供应压力影响:供应减少100 PSIG (0.690 MPa)，减少0.03 PSIG (0.0002 MPa)

• 操作和流体温度范围:-40°F至+165°F(-40°C至+74°C)

• 泄漏:2 × 10- 8atm cc/sec氦气(板内和主阀中)

• 最大操作扭矩:

       35in-lbs. (40.3 Kg-cm)

       30 in-lbs . (34.5 Kg-cm)黄铜型号

• 端口:1/4” NPTF供应和出口。1/4” 仪表端口(80°)。其他端口尺寸和配置可提供。

• 重量(不含仪表):3.25磅(1.5公斤)

结构材料

• 主体:黄铜/316 SS/316LSS/N.A.C.E 316SS

• 阀盖:黄铜/镀黄铜

• 主阀座: Kel-F/Teflon（所有 Kel-F 设计可选）

• 隔膜和内件：316 不锈钢/Elgiloy - N.A.C.E.

• 内摩擦衬套: PFA Teflon

• 过滤器:316SS滤网(120目)

1. GB50/GB55系列气动活塞执行器

产品描述

Conoflow 的气动活塞执行器是紧凑型单元，设计用于当今的高性能仪器系统。活塞直径为 3” 至 12.5”，标准冲程可达 10”（对于大于 10” 的冲程长度，请咨询工厂）。集成定位器是调节服务的标准配置。

产生的力是供应压力的函数，可在 20 至 100 PSI（138 至 690 kPa）之间变化。通过使用大容量定位器和独特的缓冲加载调节器，可以实现快速的冲程速度。 GB50 系列活塞执行器设计用于腐蚀性环境或恶劣天气条件。

数据表

规格

• 活塞直径：详见数据表

• 有效面积：详见数据表

• 行程长度：1/4” 至 10”。可提供更长的行程，请咨询工厂。

• 供应压力：20 至 100 PSI（138 至 690 kPa）

• 带定位器的空气消耗量：

      静态：0.30 SCFM (0.008 m3/min) 在 40 PSI (275 kPa) 供应

      动态：5 SCFM (0.142 m3/min)（最大）在 100 PSI (690 kPa) 供应

• 推力：推力T 等于活塞有效面积A 乘以供气压差ΔP [最高100 PSI (690 kPa)] 的乘积。

      T=(A)ΔP。示例：开发具有 100 PSI (690 kPa) 供应和 20 PSI (138 kPa) 缓冲负载

      的 GB51 执行器的推力。 12 平方英寸 x 80 磅/平方英寸 = 960 磅。 (77.42 cm2

      x  551 kPa = 435 Kg) 推力。

• 定位器：适用于所有标准仪表空气信号；正向或反向作用，顶部或底部加载

• 标准附件：集成管道缓冲加载调节器和仪表（仅适用于带定位器的装置）

• 近似装运重量：详见数据表

结构材料

• 气缸：铝

• 活塞：铝

• 阀杆：303 不锈钢

• Lipseals：Buna “N”

• 间隔条：钢

2. GB52SC/GB53SC系列液位执行器

产品描述

Conoflow的气动杠杆执行器坚固耐用，功能强大，可用于自动定位阻尼器、百叶、可变螺距风扇，并对工艺机械进行各种机械调整。低调(只有18英寸高)需要更少的净空空间。坚固的球墨铸铁轭架，带有大型安装底座，安装刚性好。钢制杠杆臂有八个起飞位置，以实现行程灵活性。

杠杆执行器是一个组合活塞执行器和杠杆机构。这些执行器的活塞直径为 6” 和 8”，最大杠杆行程为 12”。产生的力是供气压力的函数，供气压力可以在 20 到 100 PSI（137 到 690 kPa）和杠杆起飞位置之间变化。

执行器组件是完全封闭的，以保护所有运动部件免受腐蚀性气氛和恶劣天气条件的影响。所有外部部件均涂有耐腐蚀涂料。

数据表

规格

GB52SC (1)

• 活塞直径:6”

• 有效面积: 28.5 sq. in. (183.37 CM2)

• 带定位器的空气消耗量:

      静态:供应压力40 PSI (275 kPa)时为0.30 SCFM (0.008 m3/min)

      动态:供应压力100 PSI (690 kPa)时为5.0 SCFM (0.142 m3/min)(最大)

• 定位器:适用于所有标准仪表空气信号;正向或反向作用，顶部或底部加载(2)

• 标准配件:集成管道缓冲加载调节器和仪表(仅适用于带定位器的装置)

• 大约装运重量:30磅(14公斤)

GB53SC (1)

• 活塞直径:8”

• 有效面积: 50 sq. in. (322.58 CM2)

• 带定位器的空气消耗量:

       静态: 供应压力40 PSI (275 kPa)时为0.30 SCFM (0.008 m3/min)在供应

       动态: 供应压力100 PSI (690 kPa)时为5.0 SCFM (0.142 m3/min)(最大)

• 定位器:适用于所有标准仪表空气信号;正向或反向作用，顶部或底部加载(2)

• 标准附件：集成管道缓冲加载调节器和仪表（仅适用于带定位器的装置）

• 大约装运重量:40磅(18公斤)

注:

1)目录编号请参阅控制工程数据表。

(A) 杠杆式执行器利用带有 8 个起飞位置的 U 形夹和支点。底座上的下部阀杆导轨确保始终对齐。

(B) 杠杆执行器安装为底座型，在 3-3/4” 螺栓圆周上有四个 1/2” 孔。

(C)最大杠杆行程为12”

2)关于定位器的正确选择，请参阅定位器数据表。

结构材料

• 气缸:铝

• 活塞:铝

• 阀杆:303不锈钢

• Lipseals：Buna “N”

• 轭架和底座:一体式球墨铸铁

• 杠杆:钢

• 支点臂:钢

• 杠杆和支点销:钢

1. GC31 / GC34 Commandaire®定位器

产品描述

Conoflow的Commandaire®定位器是一种顶部安装的整体定位器，与活塞或弹簧和隔膜执行器一起使用。利用力平衡原理，该装置提供了行程长度可达10英寸的执行器的比例定位。完全封闭的设计消除了暴露的杠杆或连杆，使Commandaire®定位器坚固可靠。

数据表

规格

• 供应压力影响: 每 PSI 小于 0.15%

• 功率放大-(比例波段): 信号或冲程偏差小于 5.0% 会产生完整的输出压力变化

• 环境温度范围:-20°F至+150°F(-29°C至+66°C)

• 流量（动态）：在 100 PSI (690 kPa) 供应压力时，在任一方向上高达 5.0 SCFM (0.14 m3/min)

• 空气消耗（静态）：在40 PSI（276 kPa） 供应压力时为0.3 SCFM（0.008 m3/min）

• 供气:20 PSI至100 PSI(138至690 kPa)

• 控制器信号: 所有标准跨度和分割范围均可用。

• 零抑制:0至18 PSI(0至124 kPa)

• 控制动作:直接或反向，顶部或底部加载

• 执行器行程: 1/4" 至 10"（6.35 至 254 mm）

• 连接:1/4”NPT

• 调整:外部调零，无需工具即可进行。

• 安装:整体安装在气缸或弹簧和隔膜执行器的顶部，定位器安装法兰和执行机构阀杆处于缩回位置时之间的尺寸为2-1/4”，。

• 重量:大约装运重量:2-3/4磅(1.25公斤)

注意：规格是基于使用 Conoflow GB50 系列执行器的典型值。使用其他执行器可能会影响性能

1. GT_8系列毫安电子传感器

产品描述

Conoflow 的 GT_8 系列 I/P 电子传感器将毫安电气控制信号转换为比例气动输出信号。 GT_8 系列电子传感器的电流输入为4-20 或 10-50 mA DC 。电气连接是通过 1/2”导管连接和电路板上的接线板进行的。这些装置可提供 3-15、3-27 或 6-30 PSIG（21-103、21-186 或 41-207 kPa）的输出信号，并可提供小容量或配备空气继电器的配置。

这些装置的典型应用包括阀门执行器和控制室应用。

数据表

规格

• 输入范围:4- 20mA DC | 10- 50mA DC

• 标称输入阻抗:145欧姆| 60欧姆

• 线性度:±1.5%

• 温度影响: 0.2%FS/10°F (-12°C) change for a 2°F/minute rate of change (2)

• 环境温度范围:0°到+150°F(-18°到+66°C)

• 大约装运重量:7磅(0.77公斤)

2. GT 8系列防爆电子传感器

产品描述

Conoflow 的 GT_8 系列防爆电动气动传感器经过工厂互认，可用于危险环境，并将毫安电气控制信号转换为比例气动输出信号。

GT_8 系列 GT 8 系列防爆电动气动传感器可提供 4-20 或 10-50 mA DC 的电流输入。电气连接是通过 1/2“ 导管连接和电路板上的接线板进行的。这些装置可提供 3-15、3-27 或 6-30 PSIG（21-103、21-186 或 41-207 kPa）的输出信号，并可提供小容量或配备空气继电器的配置。

数据表

规格

• 输入范围:4- 20mA DC | 10- 50mA DC

• 标称输入阻抗: 145 ohms | 60 ohms

• 线性度:±1.5%

• 温度影响0.2%FS/10°F (-12°C) for a 30°F (-1°C) change in 15 minutes

• 环境温度范围:0°到+140°F(-18°到+60°C)

• 大约装运重量:13磅(5.9公斤)

3. GT210系列微型传感器

产品描述

Conoflow 的电动气动微型传感器接受各种电气输入信号并将其转换为成比例的气动输出信号。微型传感器可与两种不同的电路板一起使用。一块板接受 4-20/10-50 mA DC 的电流输入，另一块板接受 0-5/ 1-9 VDC 的输入。每块板都使用一个范围选择器跳线开关，可以将其定位为分别接受 4-20 或 10-50 mA DC 输入或 0-5 或 1-9 VDC 输入。

如果在危险环境中使用本产品或需要FM批准，请联系我们。

数据表

规格

• 供应压力影响:供应压力每增加10 PSIG，减少0.08 PSIG

• 空气消耗量:0.1 SCFM (0.003 m3/min)

• 空气输送率(最大):4 SCFM (0.1113 m3/min)

• 排气率(最大):1.5 SCFM (0.042 m3/min)

• 线性度:±0.75%的跨度

• 环境温度范围:0°到+130°F(-17°到+55°C)

• 大约装运重量:1.7磅(0.77公斤)

• 有关详细信息，请参阅数据表

1. Conoflow 的气闸故障安全系统

产品描述

当今的系统需要系统中所有组件的终极性能。这些不仅包括主要仪器，还包括最终控制元件，即控制回路的组成部分。为了满足这些要求，定位最终控制元件的执行器必须提供真正的比例控制，以响应信号，而不考虑阀杆负载和填料函摩擦。如果没有精确的执行器定位，最终控制元件的关键功能就会降低。

数据表

规格

随着仪器信号的增加，执行器杆：

• GJ2230：延伸

• GJ2103、GJ2215：缩回

空气故障时的阀杆位置：可以通过管道延伸或缩回。订购时指定

2. GH232T系列换向继电器

产品描述

GH232T的目的是根据定位器输出压力的比例减少执行器的缓冲负载。如果需要，可通过在执行机构活塞上提供全压差，有效地提供全反转定位器的优势。

GH232T 中有三个主动压力室。这些腔室在剖面图中标记为 S、B 和 C。供气压力连接到标有“IN”的端口。请注意，此端口也连接到指定为“S”的腔室。定位器输出压力连接到标有“B”的中间端口。 GH232T 的输出连接到腔室“C”。

可以通过评估隔膜组件上的力平衡来解释 GH232T 的操作。在平衡状态下，向上的力必须平衡向下的力。请注意，此装置中有两种尺寸的隔膜面积。较大膜片的有效面积等于较小膜片面积的两倍。

规格

注意:最大供应压力为100 PSI。

该装置有两个¼”NPT接头。端口“B”为1/8“NPT。

建议使用过滤空气源。

安装后检查所有连接处是否有泄漏。

3. GVB/GVB12系列快动继电器

产品描述

Conoflow 系列 GVB 速动继电器专为气动系统而设计，当主供气压力低于预定设定点时，会改变端口以切换或锁定辅助气源。在供应或先导压力故障的情况下，具有一个公共和两个入口或出口端口的正动作继电器将自动：

• 从主供气压力切换到辅助供气压力

• 将执行器锁定在最后一个位置

• 伸出或缩回执行器推杆

• 将流量或压力从一台设备转移到另一台设备

GVB 系列速动继电器有一个一体式先导，消除了其他锁定阀所需的额外管道和连接。小巧轻便，继电器易于管道连接和安装。

数据表

规格

• 设定压力:25至85 psi(172至586 kPa)

• 最大继动阀压力:150 psi (1034 kPa)

• 最大信号端口压力:100 psi (690 kPa)

• 继动阀端口直径:3/16“(4.76 mm) (Cv=0.38)

• 最大先导空气消耗量：在“A”至“B”回路模式下运行时为 3.1 scfh (1.5 lpm)

• 温度范围:0至150°F(-18至66°C)

• 连接:

     感应端口:1/8”NPT

     所有其他:1/4”NPT

• 重量:

     GVB11：1-3/4 磅 (0.79 公斤)

     GVB12：2-3/4 磅 (1.25 公斤)

• 注意:1.供应(先导)压力必须比设定压力至少大20%

结构材料

先导阀* / * *

阀体和阀盖:铝

内部阀:黄铜

弹簧:钢

隔膜: Buna “N”

阀门* / * *

主体:黄铜

阀芯:303不锈钢

隔膜: Buna “N”

底盖:铝

*可提供不锈钢结构，请咨询工厂。

**可提供Viton和Silicone elastomer，请咨询工厂。

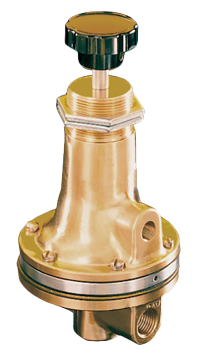

1. Conoflow系列GFH25XT1767

产品描述

Conoflow 的 IEEE Airpak 过滤调节器已根据 IEEE 323-1974 的要求和 IEEE 344-1975 的推荐做法进行了认证。试验程序包括热老化、辐射老化、磨损老化、抗震鉴定和蒸汽管线破裂测试。有关测试条件的详细信息，请咨询工厂。

数据表

规格

• 调节输出压力范围:0-25,60，和125 PSIG(0-172, 414，和862 kPa)

• 最大供应压力:200 PSIG (1379 kPa)

• 流量: 供应压力100 PSIG (690 kPa)时为 16 SCFM (0.453 m3/min)，

• 灵敏度:0.1 PSIG (0.69 kPa)

• 供应压力影响: 供应压力每降低 25 PSI，最多增加 3.7 PSI

• 环境温度范围:-20ºF ~ +150ºF(-29ºC ~ +66ºC)

• 过滤等级:10微米(纤维素)

• 大约装运重量:3.12磅(1.41公斤)

结构材料

• 主体:黄铜

• 阀盖:黄铜

• 碗:黄铜

• 阀塞:不锈钢

• 滤芯:纤维素

• 隔膜 O 型圈：Viton

• 尺寸数据-广告图纸

• GFH25XT1767系列Airpak，过滤调节器:A17-135

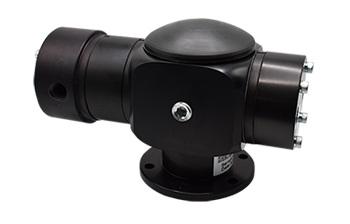

2. Conoflow®系列GT25 / GT45 / GT65

产品描述

Conoflow 的 IEEE 认证 I/P 传感器已根据 IEEE 323-1974 的要求和 IEEE 344-1975 的推荐做法进行了认证。试验程序包括热老化、辐射老化、磨损老化、抗震鉴定和蒸汽管线破裂试验。有关测试条件的详细信息，请咨询工厂。

数据表

规格

• 输入范围:4- 20mA DC, 10- 50mA DC

• 输出信号:3-15、3-27或6-30 PSIG(21-103、21-186或41-207 kPa)

• 标称输入阻抗:580 Ohms (4-20 mA DC)或235Ohms (10-50 mA DC)

• 所需的调节供气压力:

         3-15 PSIG为25 PSIG (172 kPa)

         3-27 (21-186 kPa)和6-30 PSIG (41-207 kPa)为35 PSIG (241 kPa)。

• 过滤空气供应-配备GFH25XT1767F Airpak®，过滤调节器

• 空气消耗量（最大值）：

         GT25 为 0.20 scfm (0.006 m3/min)。

         GT45 / GT65 型号为 0.30 scfm (0,009 m3/min)。

• 空气输送率（最大）：

         5 SCFM (0.142 m3/min) 排气率（最大）：3 SCFM (0.142 m3/min)

• 线性度:输出范围的±1.5%

• 温度影响：每°F 输出量程的0.25%

• 环境温度:0°F至+ 150°F(-18°C至+ 66°C)

• 大约装运重量:12.5磅(5.44公斤)

• 最小(输出)管道要求3/8” 管道或 ¼” 管道

结构材料

• 外壳材料:锌合金外壳

• 弹性体:Viton

• 印刷电路板:特殊涂层

• 尺寸数据-广告图纸

• GT 系列 i/P 传感器：A28-16
