翔鹰控制设备（深圳）有限公司
FLYING EAGLE PROCESS CONTROLS (SHENZHEN) LTD.
PROTECTOSEAL呼吸阀、紧急泄放阀、阻火器、氮封阀
95年来，Protectoseal一直是行业的先驱和领先的高质量产品制造商，保护和控制挥发性气体排放，保护低压储罐，容器和工艺免受火灾和爆炸。
Protectoseal的呼吸阀、阻火器和相关蒸汽控制装置的集成线最常用于液体存储和工艺应用，用于许多行业，包括但不限于:化工和石化，石油，天然气和石油，大型存储，替代燃料，医药，食品/饮料，半导体，纸浆和造纸。
更多产品介绍请登录：www.protectoseal.com.
-
阻火器
阻火器是被动式的机械装置，安装在储罐喷嘴或蒸汽管道系统中。它的主要功能是在正常工作条件下允许气体通过，但在紧急情况下阻止火焰以防止爆炸或火焰蔓延。阻止火焰可以保护储罐或位于管道系统的设备免受不受控制的燃烧可能造成的灾难性损害。对于那些处理、储存、转移和收集危险液体的行业来说，一次不受控制的燃烧就能对工厂和设备造成大量的损害，更不用说造成人身伤害或生命损失的风险了。
多种阻火器设计可供选择。合适的阻火器的选择取决于蒸气/空气混合物的可燃特性，操作条件，以及关于潜在火源阻火器安装的方式和位置。以下是市场上可用的三种主要阻火器。用户必须确保所选阻火器已经过符合或超过预期应用条件的测试。Protectoseal爆燃和爆轰型阻火器是根据国家认可的独立机构的测试/列表标准开发的，如保险商实验室公司(UL)，工厂共同研究(FM)和美国海岸警卫队(USCG)。也可提供根据最新ATEX指令和ISO 16852进行型式认证的型号。

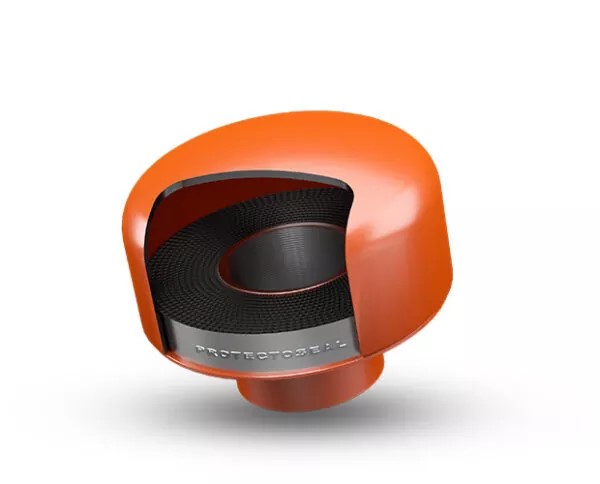

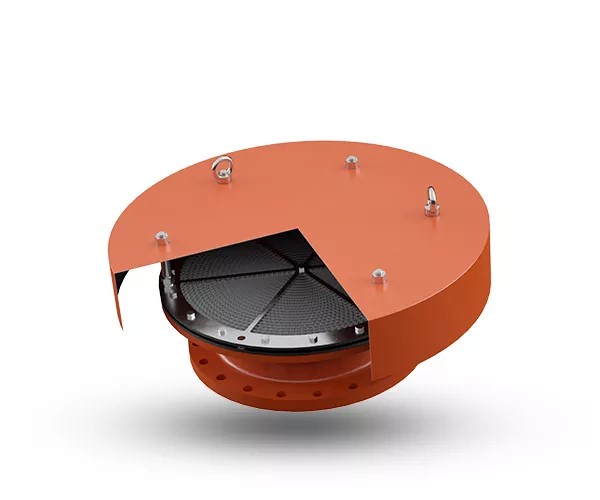

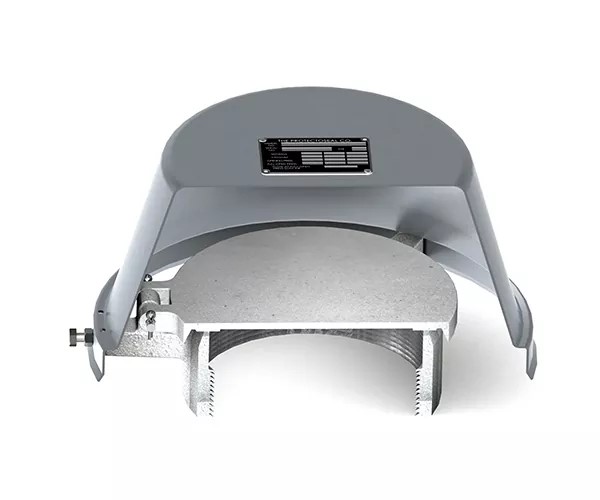

管端阻爆燃阻火器
在“独立”储罐系统中，每个储罐都与其他储罐有效隔离。最可能的引火源是储罐的外部，而火焰在多个储罐之间的传播通常只能通过外部火灾的传播来实现。在这样一个“独立”的系统中，阻火器通常安装在罐体排气管的末端(末端型阻爆燃阻火器)。
它的预期功能是允许正常的储罐呼吸，同时防止“闪回”的无限制爆燃(火焰前移动在一个不受限制的空间的速度低于声速)通过阻火器进入储罐的蒸汽空间。末端型阻爆燃阻火器提供积极的保护，防止外部火焰源进入储罐。
670系列
防爆组别：Group D （IIA, IIA1）
尺寸：1” - 4” （25mm - 100mm）
连接方式：FNPT，ANSI，DIN PN16
可选材质：铝，316SS
670E系列
防爆组别：Group D, Group C （IIA, IIA1, IIB1, IIB2, IIB3）
尺寸：1” - 6” （25mm - 150mm）
连接方式：FNPT，ANSI，DIN PN16
可选材质：铝，316SS，碳钢
860系列
防爆组别：Group D （IIA, IIA1）
尺寸：2” - 8” （50mm - 200mm）
连接方式： 螺纹，法兰
可选材质：铝，铸铁，316SS
ERB系列
防爆组别：Group D, Group C (MESG ≥ 0.65)
（ IIA, IIA1, IIB1, IIB2, IIB3）
尺寸：3/8” - 3” （10mm - 80mm）
连接方式：BSP，NPT Female，Flanged
操作温度：-4°F to +140°F （-20°C to +60°C）
可选材质：不锈钢
EVA系列
防爆组别：Group D (MESG > 0.9) （IIA, IIA1）
尺寸：1/2” - 24” （15mm - 600mm）
连接方式：ANSI 150 ，DIN PN16 ，
Female BSP/NPT， Male BSP/NPT
操作温度：-4°F to +140°F （-20°C to +60°C）
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
EVB系列
防爆组别：Group D, Group C (MESG ≥ 0.65)
（IIA, IIAI, IIB1, IIB2, IIB3）
尺寸：1/2” - 24” （15mm - 600mm）
连接方式：ANSI 150 ，DIN PN16 ，
Female BSP/NPT， Male BSP/NPT
操作温度：-4°F to +140°F （-20°C to +60°C）
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
EHB /ESA系列
防爆组别：Group D, Group C (MESG ≥ 0.65)
（ IIA, IIAI, IIB1, IIB2, IIB3）
尺寸：1/2” - 24” （15mm - 600mm）
连接方式：ANSI 150 ，DIN PN16 ，
Female BSP/NPT， Male BSP/NPT
操作温度：-4°F to +302°F （-20°C to +150°C）
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
AVC系列
防爆组别：Group D, Group C, Group B (MESG < 0.50 )
（IIA, IIA1, IIB1, IIB2, IIB3, IIB, IIC）
尺寸：1/2” - 16” （15mm - 400mm）
连接方式：ANSI 150 ，DIN PN16
操作温度：-4°F to +140°F （-20°C to +60°C）
可选材质：碳钢，不锈钢，低温碳钢，Hastelloy
SV系列
防爆组别：Group D, Group C (MESG ≥ 0.65)
（IIA, IIA1, IIB1, IIB2, IIB3）
尺寸：1/2” - 2” （15mm - 50mm）
连接方式：Female BSP/NPT， Male BSP
操作温度：-4°F to +140°F （-20°C to +60°C）
材质：Body：Mazak 3/LM6 Aluminium
Element Core：Stainless Steel
-
2022-11-25 670_6670_SPEC.pdf
끂115 247.22 KB -
2022-11-25 IM_670.pdf
끂63 135.65 KB
-
2022-11-25 670E_SPEC.pdf
끂155 184.69 KB -
2022-11-25 IM_670E.pdf
끂58 548.51 KB
-
2023-12-22 ERB-Datasheet-2.pdf
끂56 394.2 KB
-
2023-12-22 EVA-Datasheet-4.pdf
끂59 400.59 KB
-
2023-12-22 EVB-Datasheet.pdf
끂56 673.79 KB
-
2023-12-22 EHB-Datasheet-2.pdf
끂59 414.79 KB -
2023-12-22 ESA-Datasheet-2.pdf
끂61 342.19 KB
-
2023-12-22 AVC-Datasheet.pdf
끂66 302.21 KB
-
2022-11-25 860_SPEC.pdf
끂145 175.63 KB -
2022-11-25 IM_860.pdf
끂63 142.27 KB
-
2023-12-22 SV-Datasheet.pdf
끂67 725.87 KB
-
-

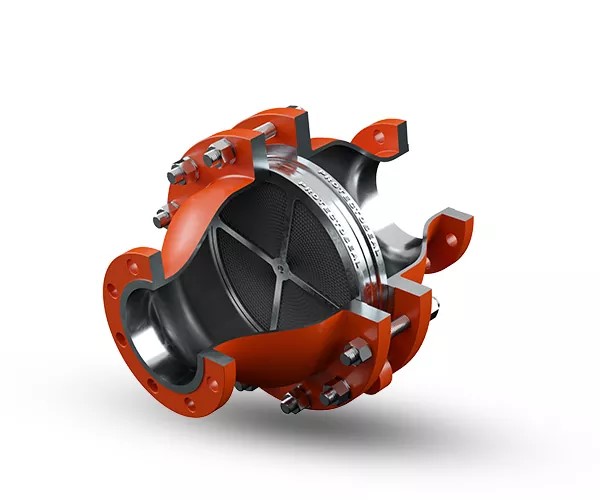

管线阻爆燃阻火器
阻火器有时直接安装在呼吸阀的上游，或与开放式排气出口管道短程连接。这些设备，称为“排气线/在线”阻爆燃阻火器，其设计在入口和出口上都有法兰或螺纹安装连接。易燃的蒸汽/空气混合物有可能在短出口管的密闭空间内或在阀体内点燃。
这种燃烧被称为受限爆燃，即火焰前缘以低于声速的速度在一个受限空间内(如受管道壁的限制)移动。排气线/在线阻爆燃阻火器是设计来阻止这种类型的火焰前缘。注意:这些阻火器在管道系统内的位置有非常特殊的限制。
LCA系列
防爆组别：Group D (MESG > 0.9) （IIA, IIA1）
尺寸：1/2” - 24” （15mm - 600mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.60 bar (23 psia) up to 12” (DN300)
+320°F (+160°C), 1.45 bar (21 psia) up to 12” (DN300)
+140°F (+60°C), 1.45 bar (21 psia) for sizes 14” & 16” (DN350 & DN400)
+140°F (+60°C), 1.20 bar (17 psia) up to 24” (DN600)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
LCB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1/2” - 12” （15mm - 300mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.10 bar (16 psia)
up to 1.60 bar (23 psia) for 2”
and 1.50 bar (22 psia) for 4”
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
LEA系列
防爆组别：Group D (MESG > 0.9) （IIA, IIA1）
尺寸：1/2” - 16” （15mm - 400mm）
连接方式：ANSI 150 ，DIN PN16 ， Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.60 bar (23 psia)
+320°F (+160°C), 1.45 bar (21 psia)
+140°F (+60 °C), 1.45 bar (21 psia) for 12” - 16” (DN300 - DN400)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
LEB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1/2” - 4” （15mm - 100mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.50 bar (22 psia)
+302°F (+150°C), 1.10 bar (16 psia)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
SGE-IB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1/2” - 16” （15mm - 400mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+302°F (+150°C), 1.30 bar (19 psia) up to 8” (DN200)
+140°F (+60°C), 1.60 bar (23 psia) up to 8” (DN200)
1.25 bar (18 psia) up to 16” (DN400)
可选材质：碳钢，不锈钢，低温碳钢，Hastelloy
DFB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1” - 6” （25mm - 150mm）
连接方式：ANSI 150 ，DIN PN16
操作条件：
+140°F (+60°C), 1.60 bar (23 psia)
+302°F (+150°C), 1.30 bar (19 psia)
可选材质：碳钢，不锈钢
DFC系列
防爆组别：Group D, Group C, Group B (MESG < 0.50 ) IIB1, IIB2, IIB3, IIB, IIC
尺寸：1” - 6” （25mm - 150mm）
连接方式：ANSI 150 ，DIN PN16
操作条件：
+140°F (+60°C) 1.10 bar (16 psia) up to 4” (DN100)
1.45 bar (21 psia) 4” (DN100)
1.20 bar (17 psia) for 6” (DN150)
可选材质：碳钢，不锈钢
MB-IB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA, IIA1, IIB1, IIB2, IIB3
尺寸：1/2” - 3/4” （15mm - 20mm）
连接方式：Female BSP/NPT
操作条件：
-4°F to +140°F
-20°C to +60°C
可选材质：碳钢，不锈钢
4950系列
防爆组别：Group D IIA1, IIA
尺寸：1 - 12” （25mm - 300mm）
连接方式：NPT，ANSI 150 ，DIN PN16
可选材质：铝，铸铁，316SS
-
2023-12-22 LCA-Series-Datasheet-Cast.pdf
끂58 550.88 KB
-
2023-12-22 LCB-Series-Datasheet-Cast-2.pdf
끂62 550.08 KB
-
2023-12-22 LEA-Datasheet-Fabricated.pdf
끂54 683.43 KB
-
2023-12-22 LEB-Datasheet-Fabricated.pdf
끂63 580.62 KB
-
2023-12-22 SGE-IB-Datasheet-1.pdf
끂60 460.44 KB
-
2023-12-22 DFB-Datasheet-1.pdf
끂61 573.92 KB
-
2023-12-22 DFC-Datasheet-1.pdf
끂59 572.62 KB
-
2023-12-22 MB-IB-Datasheet-1.pdf
끂56 336.66 KB
-
2022-11-25 4950_SPEC.pdf
끂134 167.28 KB -
2022-11-25 IM_4950.pdf
끂53 144.37 KB

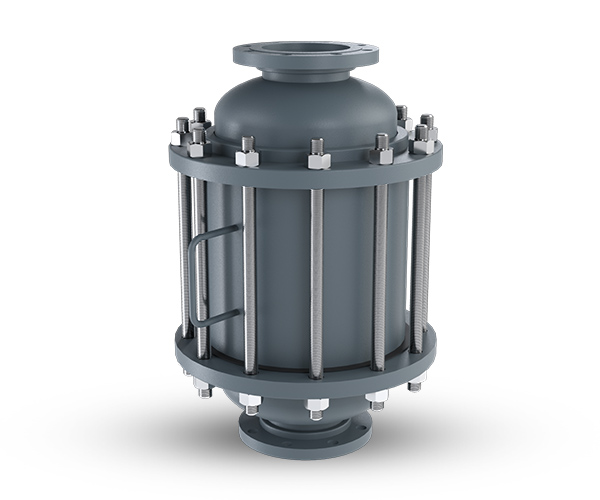

管线阻爆轰阻火器
环境污染标准的严格执行对易燃液体的储罐产生了巨大的影响。目前的趋势是将多个储罐通过共同管道连接或汇聚到一个中央处理单元，而不是将蒸汽排放到大气中。这些封闭的管道系统，或蒸汽回收/收集系统，产生了独特的易燃蒸汽安全隐患。
封闭管道系统和多管罐系统通常包括相当长的管道和多个弯管、弯头和其他方向的变化，所有这些都会产生湍流并增加火焰前缘速度。在这样的系统内点火会导致火焰前缘加速非常快，并产生极高的压力。低速、低压受限爆燃可以迅速过渡到高速、高压受限爆燃，然后过渡到爆轰，即在蒸汽/空气混合物中以声速移动的火焰前缘。
“爆轰”阻火器是特别设计来阻止和消灭爆炸，限制爆燃和不限制爆燃。关于点火源，对末端型和排气线/在线型阻爆燃阻火器安装位置的限制不适用于阻爆轰阻火器。Protectoseal只提供超音速阻爆轰阻火器，能够解决稳定和不稳定爆轰条件。
UCA系列
防爆组别：Group D (MESG > 0.9) IIA, IIA1
尺寸：1/2” - 24” （15mm - 600mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.20 bar (17 psia) up to 12” (DN300)
1.10 bar (16 psia) up to 18” (DN450)
1.50 bar (22 psia) up to 4” (DN100)
+302°F (+150°C), 1.40 bar (20 psia) up to 4” (DN100)
1.10 bar (16 psia) for 8” – 16” (DN200 – DN400)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
UCB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1/2” - 12” （15mm - 300mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.10 bar (16 psia)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
UEA系列
防爆组别：Group D (MESG > 0.9) IIA, IIA1
尺寸：1/2” - 16” （15mm - 400mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.20 bar (17 psia) up to 12” (DN300)
1.10 bar (16 psia) up to 16” (DN400)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
UEB系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：1/2” - 4” （15mm - 100mm）
连接方式：ANSI 150 ，DIN PN16 ，Female BSP/NPT， Male BSP/NPT
操作条件：
+140°F (+60°C), 1.10 bar (16 psia)
可选材质：碳钢，不锈钢，低温碳钢，双相钢，Hastelloy
25000系列
防爆组别：Group D (MESG > 0.9) IIA, IIA1
尺寸：2” - 18” （50mm - 450mm）
连接方式：ANSI 150 ，DIN PN16
可选材质：碳钢，316SS，Hastelloy
26000系列
防爆组别：Group D, Group C (MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：2” - 12” (50mm - 300mm)
连接方式：ANSI 150 ，DIN PN16
可选材质：碳钢，316SS，Hastelloy
35000系列
防爆组别：Group D (MESG > 0.9) IIA, IIA1
尺寸：2” - 8” （50mm - 200mm）
连接方式：ANSI 150 ，DIN PN16
可选材质：碳钢，不锈钢，Hastelloy
36000RP系列
防爆组别：Group D, Group C(MESG ≥ 0.65) IIA1, IIA, IIB1, IIB2, IIB3
尺寸：2” - 8” （50mm - 200mm）
连接方式：ANSI 150 ，DIN PN16
可选材质：碳钢，不锈钢，Hastelloy
-
2023-12-22 UCA_Datasheet_English_Oct2020.pdf
끂63 1.6 MB
-
2023-12-22 UCB-Datasheet-Oct-20.pdf
끂54 1.6 MB
-
2023-12-22 UEA_Datasheet_English_Oct2020.pdf
끂56 1.25 MB
-
2022-11-25 25000_26000_SPEC.pdf
끂80 500.24 KB -
2022-11-25 IM_25000_26000.pdf
끂62 206.91 KB
-
2022-11-25 35000_36000_SPEC.pdf
끂144 208.94 KB -
2022-11-25 IM_35000_36000.pdf
끂62 209.99 KB
-
-

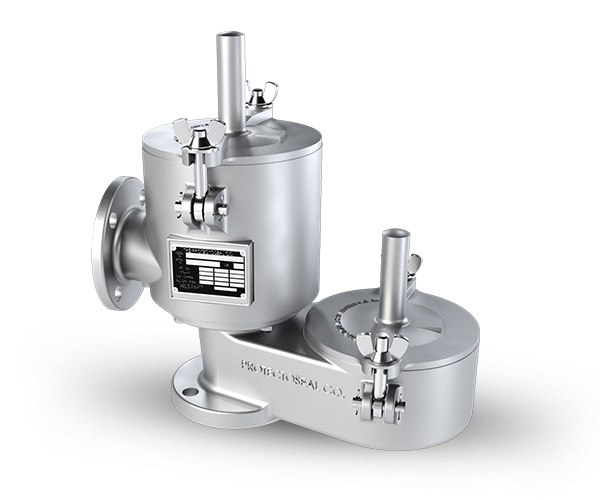

呼吸阀
呼吸阀用于必要或需要减少罐内介质蒸发到大气中的地方，这些阀门通常被称为保存型。它们通常安装在一个法兰或管道上，连接到储罐的蒸汽空间(罐内液体表面以上的空间)。当液体分别被泵入或泵出储罐时，蒸气空间中的压力增大或减小。大气温度的变化导致这个空间中的蒸气膨胀或收缩，同样导致压力的增加或减少。
这些阀门是工厂根据您的规格设置，以便在当感应到指定的压力和真空时壳体中的托盘组件打开。这些阀门的设定值是通过托盘组件的重量加载或弹簧加载来实现的，这取决于所需的设定点。罐的蒸汽空间压力/真空与施加在托盘组件上的力(重量或弹簧)相反。一旦超压或真空条件已经解除，托盘组件重新自动密封。罐的蒸汽空间始终保持在其压力和真空运行设计限制的安全范围内。
8540H/8540G 管端压力/真空呼吸阀
尺寸： 2” - 12” （50mm - 300mm）
连接方式：与 125#/150# ANSI 和 DIN PN 16配套连接
设定压力范围： 0.5 – 48 oz/in2 （2.15 – 206.84 mbar）
设定真空范围：0.5 – 23 oz/in2 （2.15 – 99.11 mbar）
可选材质：铝，铸铁，铸钢，316SS, Hastelloy C, 热塑性塑料，FRP
8740 管线压力/真空呼吸阀
尺寸： 2” ，3”， 4” （50mm ，80mm, 100mm）
连接方式：出口连接件是标准 NPT螺纹。入口与 125#/150# ANSI 和 DIN PN 16配套连接
设定压力范围： 1 – 26 oz/in2 （4.31 - 112.04 mbar）
设定真空范围：1 oz/in2 （4.31 mbar）
可选材质：铝，铸铁，316SS
18540D 双排管排气阀/真空呼吸阀
尺寸：2” - 12” （50mm - 300mm）
连接方式：与 125#/150# ANSI 和 DIN PN 16配套连接
设定压力范围：0.5 – 47 oz/in2（2.15 – 202.53 mbar）
设定真空范围：0.5 – 23 oz/in2 （2.15 – 99.11 mbar）
可选材质：铝，铸铁，铸钢，316SS, Hastelloy C, 热塑性塑料，FRP
3908 带采样孔的压力和真空呼吸阀
尺寸：8” （200mm）
连接方式：API 平面法兰
设定压力范围：2, 4, 6, 8, 12, 16, 24, 32 oz./sq. in.
设定真空范围：0.4, 0.9, 3.5 oz./sq. in.
材质：
Cover and Base Mounting Flange: Non-Sparking Cast Aluminum
Assembly Hardware: 316 Stainless Steel
Relief Springs: Plated Steel or Inconel
Soft Goods:
Pressure Gasket - HBNR or Viton
Vacuum Gasket - Fluorosilicone, Viton or FEP
17800 双接管排气呼吸阀
尺寸：2” - 12” （50mm - 300mm）
连接方式：与 125#/150# ANSI 和 DIN PN 16配套连接
设定压力范围：0.5 – 47 oz/in2（2.15 – 202.53 mbar）
设定真空范围：N/A
可选材质：铝，铸铁，铸钢，316SS, Hastelloy C, 热塑性塑料，FRP
56000 PIN-TECH 气密型 <500ppm 呼吸阀
尺寸：2” - 24” （50mm - 600mm）
连接方式：与 ANSI, API 或 DIN PN 16配套连接
设定压力范围：0.75 – 15 psig
（51.71 – 1034.21 mbar）
设定真空范围：N/A
可选材质：
➢ All Stainless Steel
➢ Stainless Steel with Steel Flange & Hood
➢ All Alloy C / C276
➢ Stainless Steel with Steel Flange & Aluminum Hood
6240 管端真空呼吸阀
尺寸：2” - 12” （50mm - 300mm）
连接方式：与 125#/150# ANSI 或 DIN PN 16配套连接
设定压力范围：N/A
设定真空范围：0.5 – 23 oz/in2 （2.15 – 99.11 mbar）
可选材质：铝，铸铁，铸钢，316SS, Hastelloy C, 热塑性塑料，FRP
16240 侧安装破真空阀
尺寸：2” - 14” （50mm - 350mm）
连接方式：与 125#/150# ANSI 或 DIN PN 16配套连接
设定压力范围：N/A
设定真空范围：0.5 – 47 oz/in2 （2.15 – 202.53 mbar）
可选材质：铝，铸铁，铸钢，316SS, Hastelloy C, 热塑性塑料，FRP

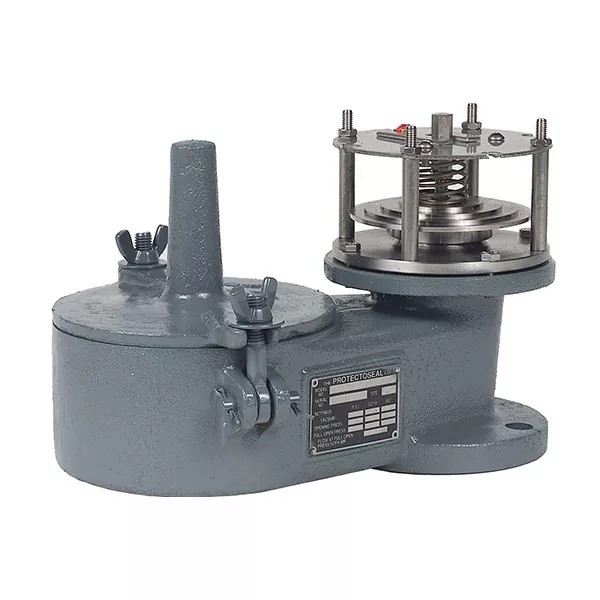

弹簧式压力/真空呼吸阀
➢ 操作压力更高
➢ 提供仅弹簧式压力负载，弹簧式压力负载/真空 配重组合负载，和仅真空负载
➢ 设定范围从 3 PSIG 到 12 PSIG.
➢ 许多材质和结构的弹簧式阀门尺寸最大可做到 24”
➢ 根据尺寸和其他设定需要，Protectoseal将提供 一个、两个或三个具有适当额定值的弹簧，
以实现精度、平滑度和最大流量。
➢ 无弹簧加载的一侧是传统的配重负载，最小设置 为2 oz./sq.in.

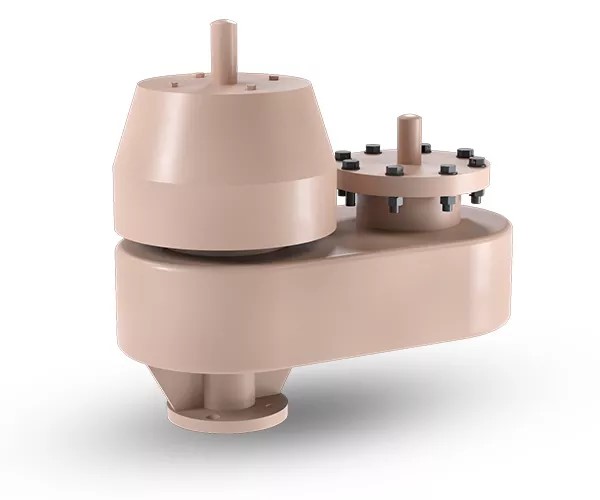

FRP玻璃纤维加固塑料阀--压 力/真空呼吸阀
➢ 玻璃纤维的阀门非常坚固
➢ 整体式阀体结构杜绝了产品通过接缝泄露的可 能性，并通过延长服务期确保阀门的完整性
➢ 加固的玻璃纤维结合精选的热塑树脂，可以最 大限度抵抗强腐蚀介质的影响
➢ 标准树脂包括 Derakane 470®, Derakane 411®, 和 Furan.
热塑树脂压力/真空呼吸阀
➢ 特别适合酸性和化学条件恶劣的环境.
➢ 材质包含聚氯乙烯PVC,聚丙烯PP,聚偏二氟乙烯 PVDF和聚乙烯PE
➢ 阀门包括外壳很坚固且耐用
➢ 阀门是非金属制成，包括外部硬件，都可以在腐 蚀环境中具有超长使用寿命
管端压力真空一体式阻火呼吸阀-830系列
防爆级别：Group D （IIA, IIA1）
尺寸： 2” - 10” （50mm - 250mm）
连接方式：FNPT（2"~4"）；ANSI；DIN PN16
设定压力范围：0.5 – 29.4 oz/in2 （2.15 – 126.7 mbar）
设定真空范围：0.5 – 9.2 oz/in2 （2.15 – 39.6 mbar）
可选材质：铝，铸铁，316SS
管端压力真空一体式阻火呼吸阀-FAB/FAB-E
防爆级别：Group D, Group C (MESG ≥ 0.65)
IIA, IIA1, IIB1, IIB2, IIB3
操作温度：
-4°F to +140°F （-20°C to +60°C） (FAB-DN Series)
-4°F to +302°F （-20°C to +150°C ）(FAB-E Series)
尺寸： 2” - 12” （50mm - 300mm）
连接方式：ANSI 150 Flange
设定压力范围：+3.5 mbarg to +35 mbarg
设定真空范围：-2.0 mbarg to -20 mbarg
可选材质：碳钢，不锈钢，其他材质可联系工厂。
-
2022-11-25 8540_SPEC.pdf
끂158 159.02 KB -
2022-11-25 IM_8540.pdf
끂65 173.85 KB
-
2023-12-20 8740_SPEC.pdf
끂67 153.21 KB -
2023-12-20 IM_8740.pdf
끂55 173.69 KB
-
2022-11-25 18540_SPEC.pdf
끂169 145.67 KB -
2022-11-25 IM_18540.pdf
끂59 164.87 KB
-
2023-12-20 3908_SPEC.pdf
끂59 228.53 KB -
2023-12-20 IM_3908.pdf
끂60 931.52 KB
-
2022-11-25 17800_SPEC.pdf
끂196 155.34 KB -
2022-11-25 IM_17800.pdf
끂54 155.7 KB
-
2022-11-25 56000_SPEC.pdf
끂210 326.61 KB
-
2022-11-25 6240_SPEC.pdf
끂192 154.42 KB -
2022-11-25 IM_6240.pdf
끂67 169.02 KB
-
2022-11-25 16240_SPEC.pdf
끂120 185.03 KB -
2022-11-25 IM_16240.pdf
끂53 155.74 KB
-
2022-11-25 SPRING_LOADED.pdf
끂106 298.47 KB
-
2022-11-25 FRP_VENTS.pdf
끂90 308.69 KB
-
2022-11-25 THERMO_PLASTIC.pdf
끂140 249.99 KB
-
2022-11-25 830_SPEC.pdf
끂160 204.66 KB -
2022-11-25 IM_830.pdf
끂58 149.77 KB
-
2023-12-20 FAB.pdf
끂57 316.98 KB
-
-
紧急泄放阀
除了由Protectoseal的呼吸阀和/或阻火器提供的正常排放能力外，每一个地面上的大型易燃液体储存罐都应该有一些方法来释放由于暴露在火灾中引起的内部压力。根据储罐结构的强度，处理正常排放要求(用于日常操作)的阀门尺寸可能不足以处理暴露火灾产生的异常蒸汽泄放。
当易燃液体储罐附近发生火灾时，热通过储罐壁传递到容器内，使液体迅速蒸发。在石油产品的情况下，蒸发可能相当于30立方英尺或更多的蒸气每加仑溶剂蒸发。这在储罐蒸汽空间的密闭区域内产生了相对较高的压力。如果没有足够的紧急泄放，可能会发生油罐破裂，对生命、财产和环境造成灾难性影响。
通过提供足够的紧急泄放阀，使蒸气从罐内逸出，可以很容易地避免这种情况引起的爆炸。这些紧急泄放阀通常包括在正常压力条件下加重保持关闭的托盘组件，只有在达到预定压力时才打开，从而缓解上述火灾条件下产生的异常蒸气量。紧急泄放阀的尺寸应符合NFPA 30可燃和易燃液体规范(地面上储罐火灾暴露的紧急泄放阀)。
52600 紧急压力/真空泄放阀
尺寸： 16” - 24” （400mm - 600mm）
连接方式：与ANSI, API 法兰或 DIN 16 PN配套连接
设定压力范围： 0.75 – 6 oz/in2 （3.23 – 25.86 mbar）
设定真空范围：0.5 – 0.75 oz/in2 （2.15 – 3.23 mbar）
可选材质：铝，碳钢，316SS
7800 管端紧急排气阀
尺寸： 2” - 24” （50mm - 600mm）
连接方式：ANSI, DIN 16 PN 或 API 法兰连接
设定压力范围： 1 – 48 oz/in2 (4.31 – 206.84 mbar)
设定真空范围：N/A
可选材质：铝，碳钢，316SS，Hastelloy C，
热塑性塑料，FRP
54000 弹簧式紧急泄放阀
尺寸： 16” - 24” （400mm - 600mm）
连接方式：与ANSI, API 法兰或 DIN 16 PN配套连接
设定压力范围： 1 – 11 psig （68.95 – 758.42 mbar）
设定真空范围：N/A
可选材质：碳钢，316SS
53300 紧急排气检修人孔盖阀
尺寸： 16” - 24” （400mm - 600mm）
连接方式：与ANSI, API 法兰或 DIN 16 PN配套连接
设定压力范围： 1.10 – 6 oz/in2 （4.74 – 25.86 mbar）
设定真空范围：N/A
可选材质：铝，碳钢，316SS
51700 紧急排气检修人孔盖阀
尺寸： 16” - 24” （400mm - 600mm）
连接方式：与ANSI, API 法兰或 DIN 16 PN 配套连接
设定压力范围：0.57 – 34.6 oz/in2 （2.45 – 149.10 mbar）
设定真空范围：N/A
可选材质：铝，碳钢，316SS
-
2022-11-25 52600_SPEC.pdf
끂172 168.54 KB -
2022-11-25 IM_52600.pdf
끂67 165.81 KB
-
2022-11-25 7800_SPEC.pdf
끂153 127.83 KB -
2022-11-25 IM_7800.pdf
끂53 145.48 KB
-
2022-11-25 54000_SPEC.pdf
끂192 233.65 KB -
2022-11-25 IM_54000.pdf
끂53 262.29 KB
-
2022-11-25 51700_SPEC.pdf
끂154 194.89 KB -
2022-11-25 IM_51700.pdf
끂53 154.57 KB
-
2022-11-25 53300_SPEC.pdf
끂135 159.19 KB -
2022-11-25 IM_53300.pdf
끂59 140.13 KB
-
-

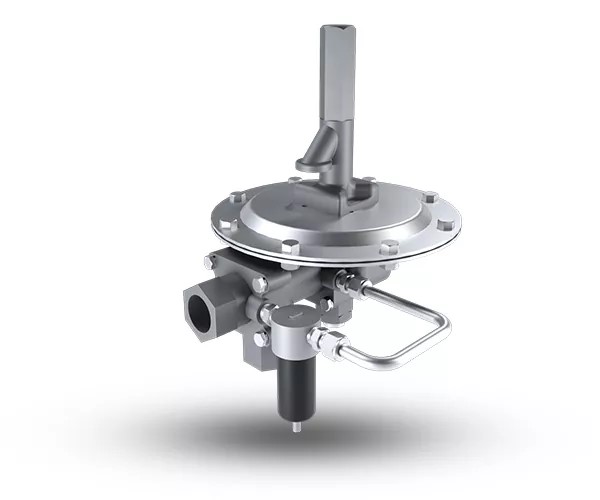

30系列先导式氮封阀
连接方式：入口出口½″ FNPT
入口气压范围：10 psig to 200 psig
0.7 barg to 13.7 barg
设定压力：-0.1 in. W.C. to 69.2 in. W.C.
-0.25 mbarg to +172 mbarg
材质：316SS

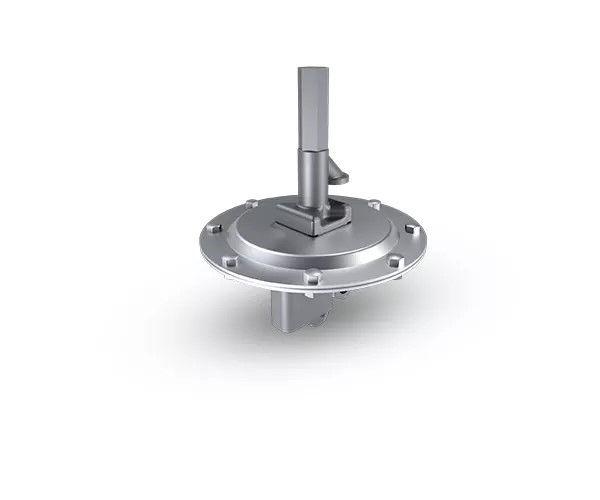

20系列先导式氮封阀
连接方式：入口出口1″ NPT
入口气压范围：20 psig to 200 psig
1.4 barg to 13.7 barg
设定压力：-0.5 in. W.C. to 69.2 in. W.C.
-1.25 mbarg to +172 mbarg
材质：316SS
10系列先导式氮封阀
连接方式：入口出口2″ NPT
入口气压范围：40 psig to 130 psig
2.8 barg to 9 barg
设定压力：-0.5 in. W.C. to 69.2 in. W.C.
-1.25 mbarg to +172 mbarg
材质：316SS
-
2023-12-22 30-SPEC.pdf
끂63 401.42 KB
-
2023-12-22 20_SPEC.pdf
끂58 393.16 KB
-
2023-12-22 10_SPEC.pdf
끂57 423.92 KB
氮封阀
氮封阀是防止和控制易燃液体储罐火灾的有效手段。如果没有足够的氧气供应，蒸气是不能点燃的。在大多数情况下，这些氧气是由在储罐排空操作期间从大气中吸入储罐的空气提供的。
氮封阀的入口与增压惰性气体(通常是氮气)相连，其出口通过管道进入储罐的蒸汽空间。当储罐压力下降到预定水平以下时，氮封阀打开，并允许惰性气体流入蒸汽空间。
当储罐中的压力恢复到可接受的水平时，氮封阀重新密封。氮封气体不含空气。不允许空气(氧气)进入罐内。因此，蒸气永远不会形成可燃混合物。
氮封阀有助于保持蒸汽空间处于不易燃状态，并提供补充气体，以确保储罐的蒸汽空间不会受到真空影响。
-
-
5200G 全天候护罩排气阀
尺寸：2” - 12” 50mm - 300mm
连接方式：与 125# / 150# ANSI
和DIN PN 16 flat face flanges
可选材质：铝，碳钢，316SS
储罐空气干燥器 Series 782/PVC782
• 尺寸有 2” 和 3” (50mm 和 80mm)
• 低压差
• 法兰或螺纹连接
• 一体式湿度提示器
• 检查和维护方便
• 大尺寸可拆卸干燥箱
• 大直径干燥筒

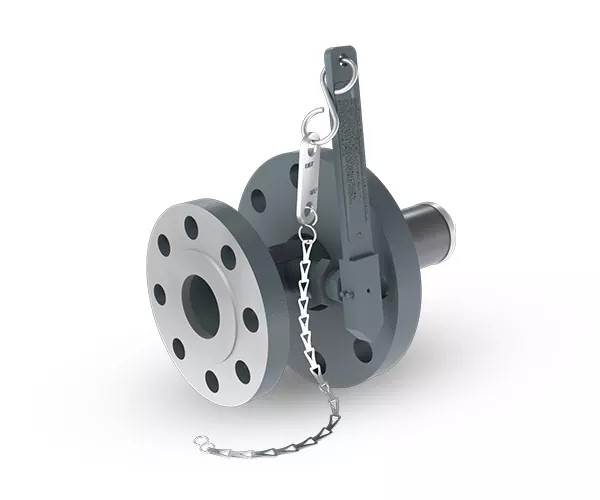

罐槽切断安全阀 Series 3000
• 尺寸 2” 到 12” (50mm 到300mm)
• 着火自动关闭
• 可单手操作
• 压力平衡泄流阀
• 流量大
• 易拆卸熔断联接
• 160°F (71°C) 熔断联接

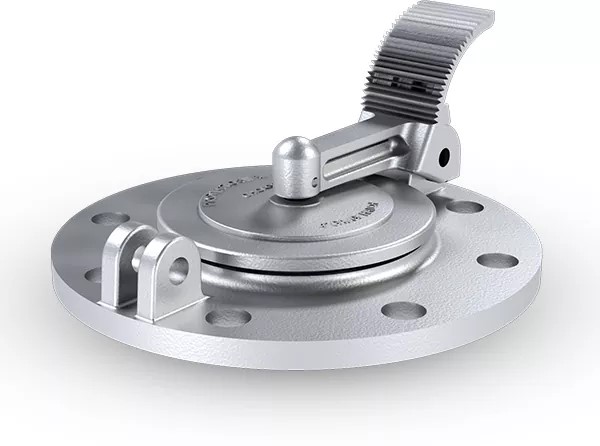

计量口 Series 4960/4970/4980/5690
• 尺寸包含 4”, 6” 8” (100mm, 150mm, 200mm)
• 可手动进行罐槽计量、取样、读取温度
• 可自由提升或锁定型号
• 提供温度计挂钩、计量表和锁定孔
• 盖子可完全打开到75° 到 80°

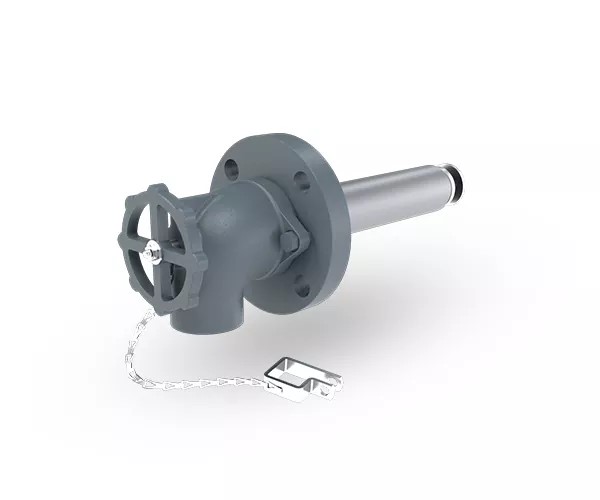

排水阀 Series 660
• 尺寸 2” 到 6” (50mm - 150mm)
• 排放罐槽多余的水
• 可单手操作
• 两级式开合
• 挂锁支架可防止未授权开启阀门
• 非冻结设计
护罩边缘排气阀 Series 4276
• 经济高效
• 6” (152mm) FNPT连接
• 蒸汽排放到大气
• 一体式全天候护罩保护罐槽开口
• 滤网防止碎屑进入
• 体量轻设计易手动操作
• 安装维护方便
液位指示器 Series 40000/41000
• 液位测量精准
• 度数快速容易
• “罐槽使用中” 或 “罐槽停工中”都可安装
• 漂浮式指示器
• 可适用于腐蚀性石油产品中
自动液位计 Series 42000B
• 高精准测量液位
• 读数方便快速
• 用于高达 65’，压力达到 50 PSIG的罐槽上
• 可安装在罐槽顶部或侧面
• 可提供限位开关和程序开关
油箱安全帽
• 尺寸 3/8” 到 16” (20mm - 400mm)
• 手动压缩弹簧闩锁
• 罐槽压力超限自动泄放
• 自动关闭，铰链盖设计
• 挂锁设计防止被盗和未经授权进入
温度传感器
• 具有ATEX 认证
• 测量过程气流温度
• 火焰检测和监控
• 现场和过程控制设备联合安装使用更方便
• 可以根据客户要求量身定制
接近开关
• 用在低压泄放设备上
• 托盘提升检测
• 分区安装ATEX 认证
• 现场和过程控制设备联合安装使用更方便
回火护罩
• 材质有304L 和316L
• 有编织网
• 可针对特定工况量身定做
• 可根据要求提供框架和支架
排气阀
专业阀门和配件
辅助设备
-
2023-12-25 5200G_SPEC.pdf
끂54 123.5 KB
-
2023-12-25 780_SPEC.pdf
끂54 203.37 KB
-
2023-12-25 3000.pdf
끂61 557.05 KB
-
2023-12-25 GAUGE_HATCH_SPEC.pdf
끂52 278.72 KB
-
2023-12-25 660_SPEC.pdf
끂57 189.79 KB
-
2023-12-25 4276_SPEC.pdf
끂68 120.02 KB
-
2023-12-25 42000_SPEC.pdf
끂58 483.86 KB
-
2023-12-25 FUELCAPS_EPA.pdf
끂55 406.48 KB
-
2023-12-25 40000_SPEC.pdf
끂56 440.57 KB -
2023-12-25 41000_SPEC.pdf
끂61 462 KB
-
